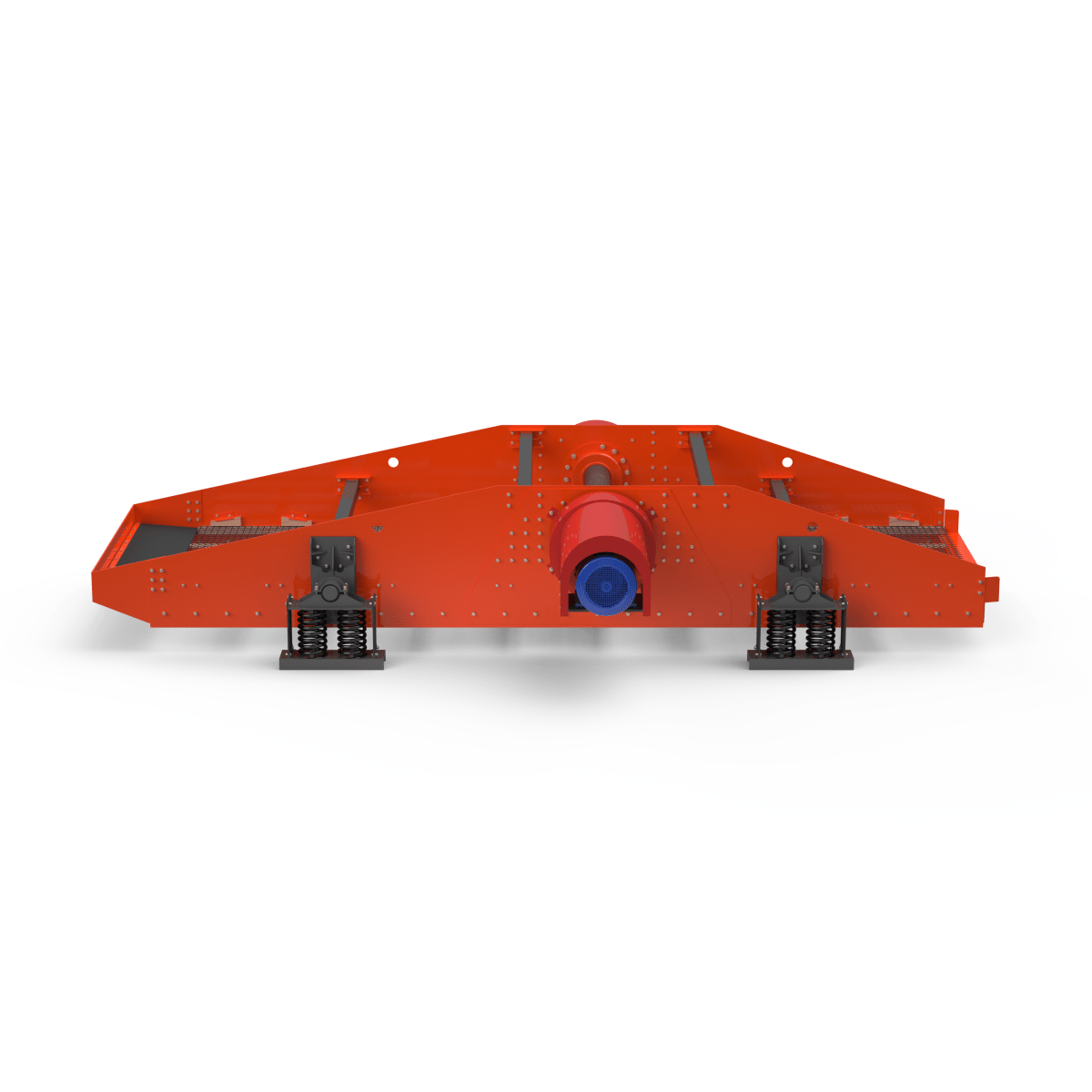

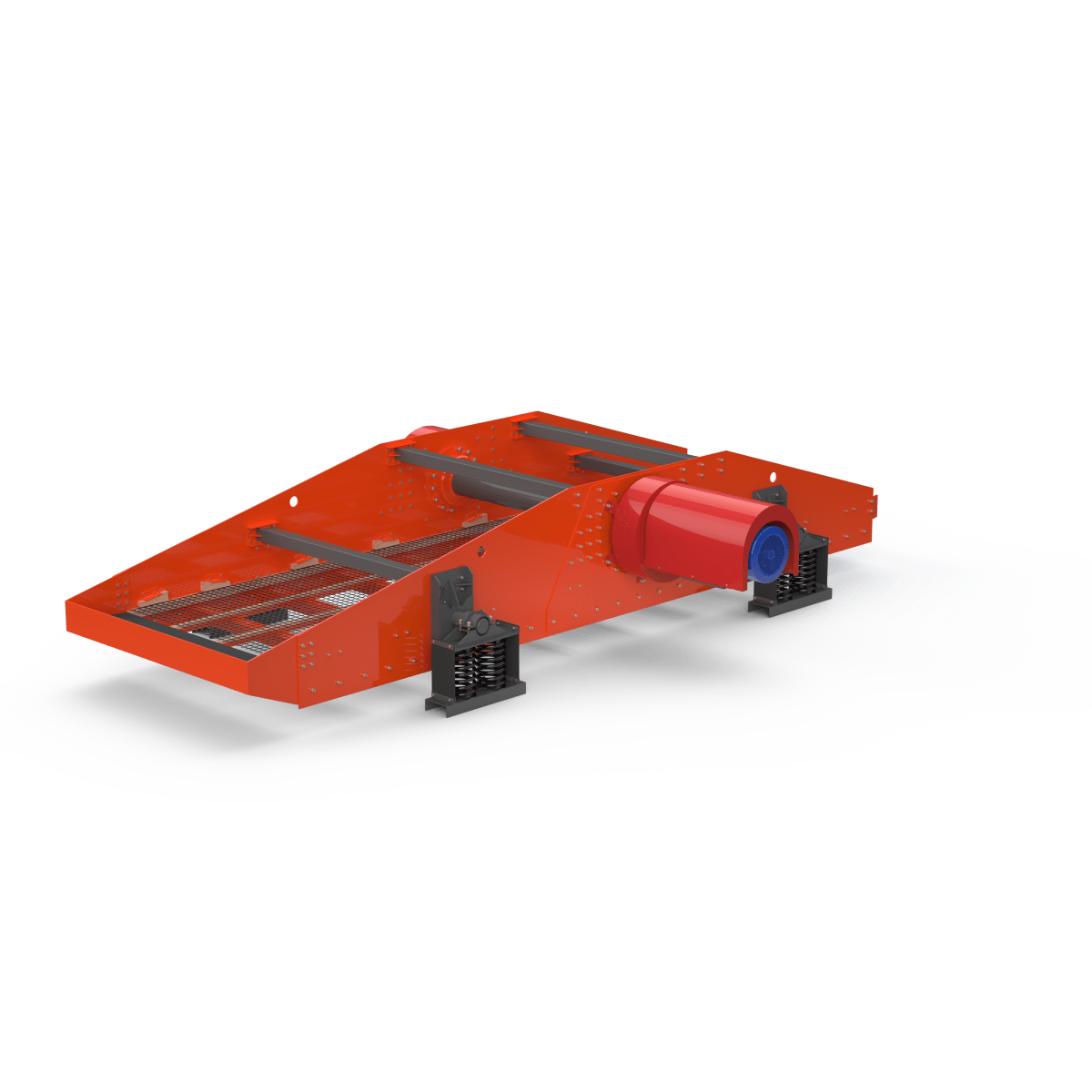

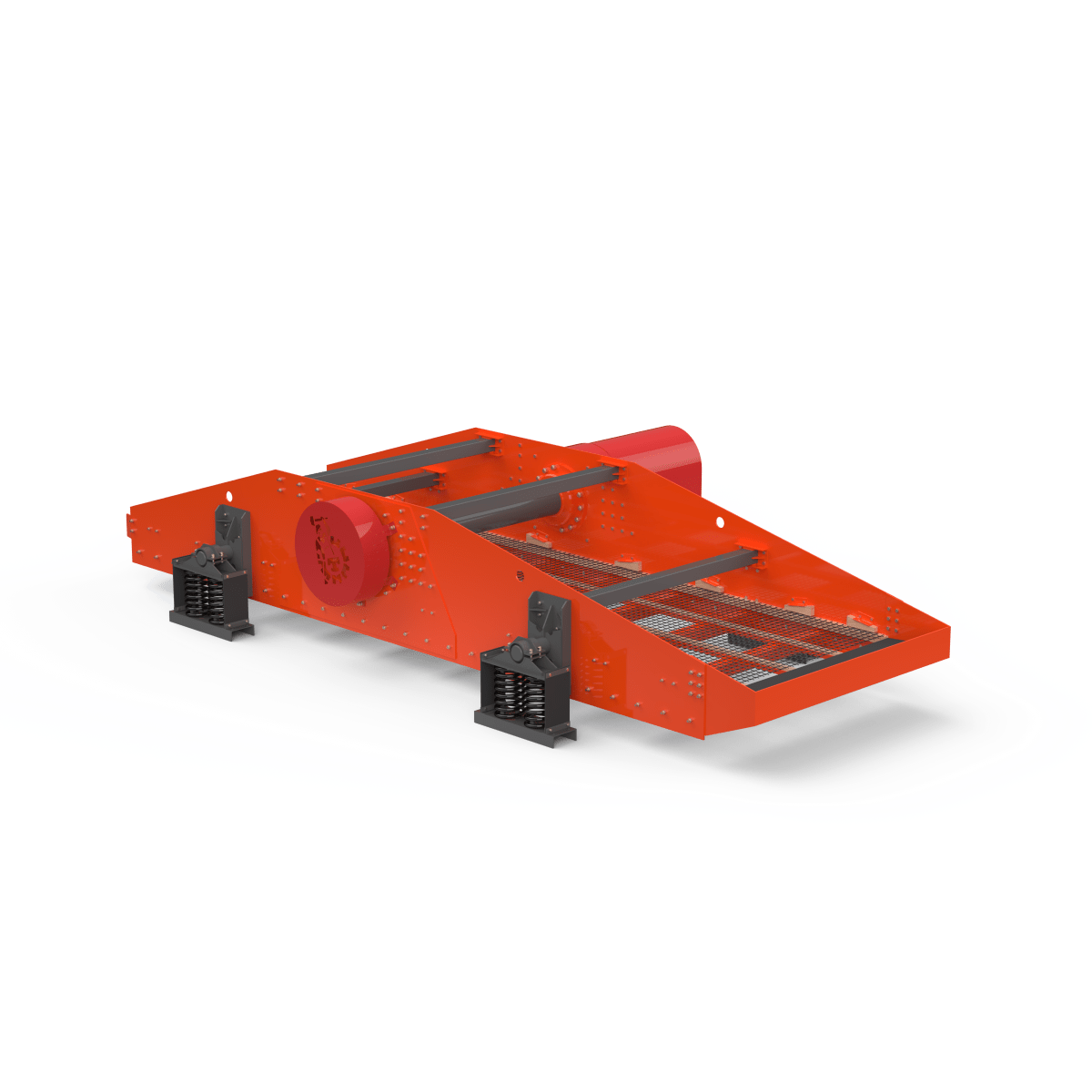

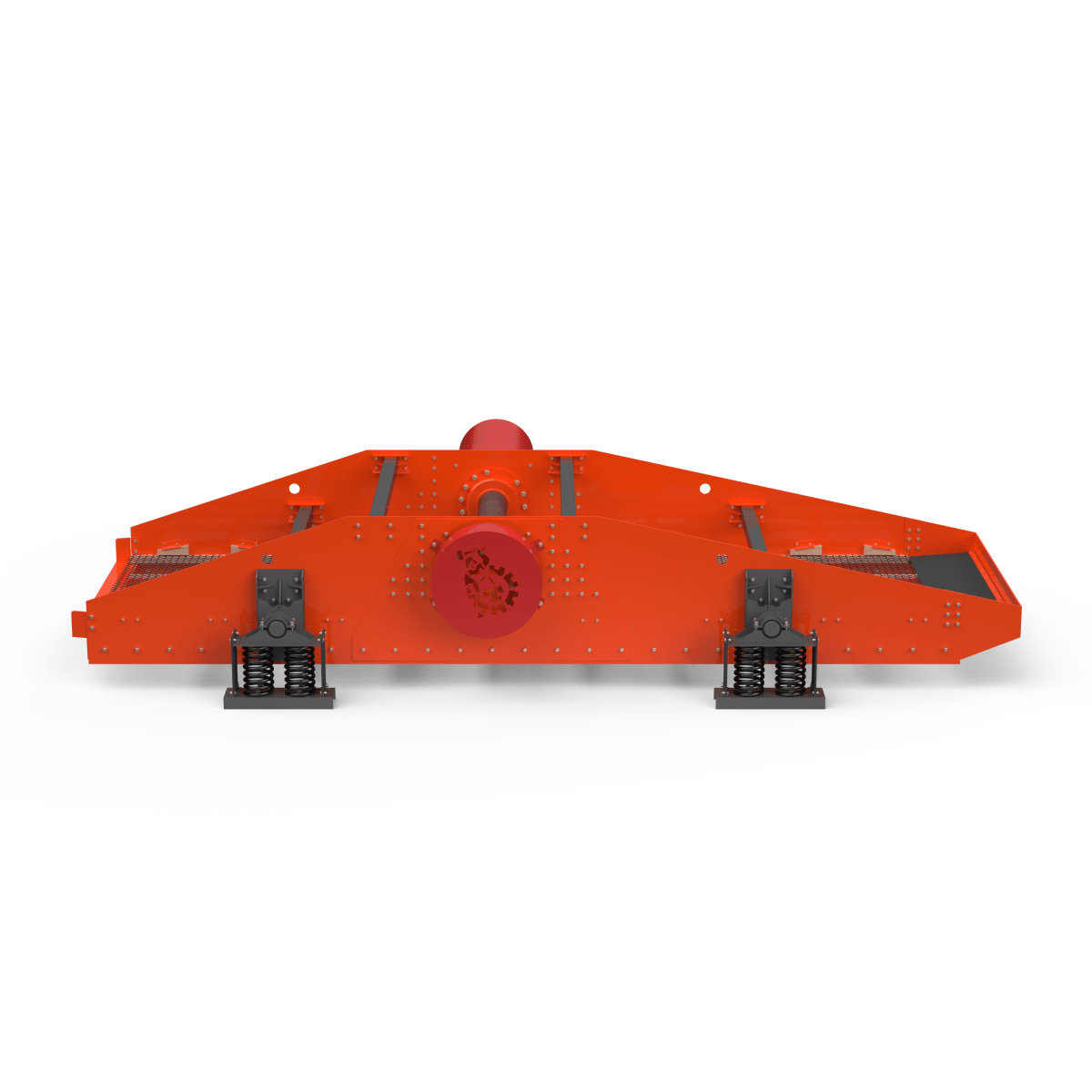

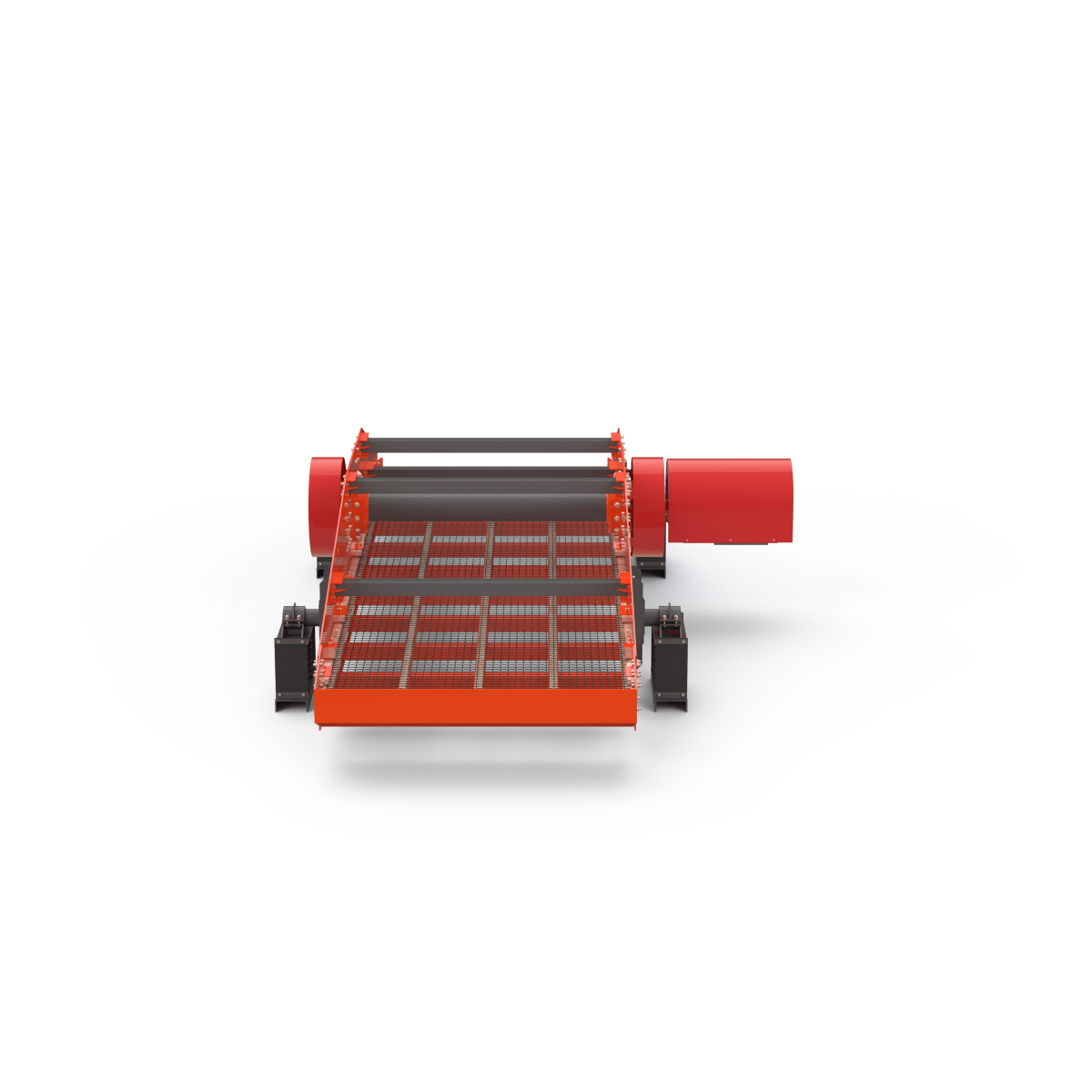

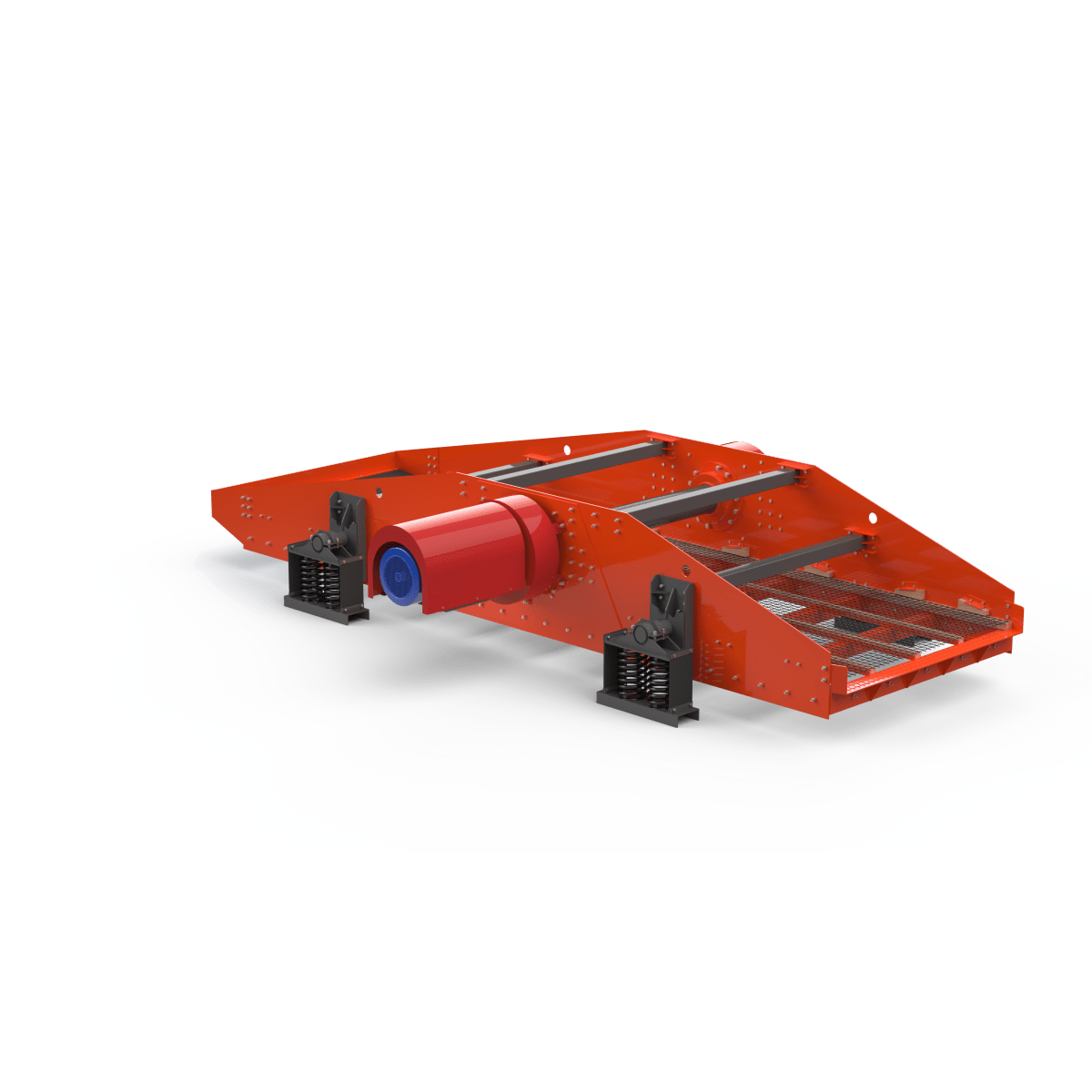

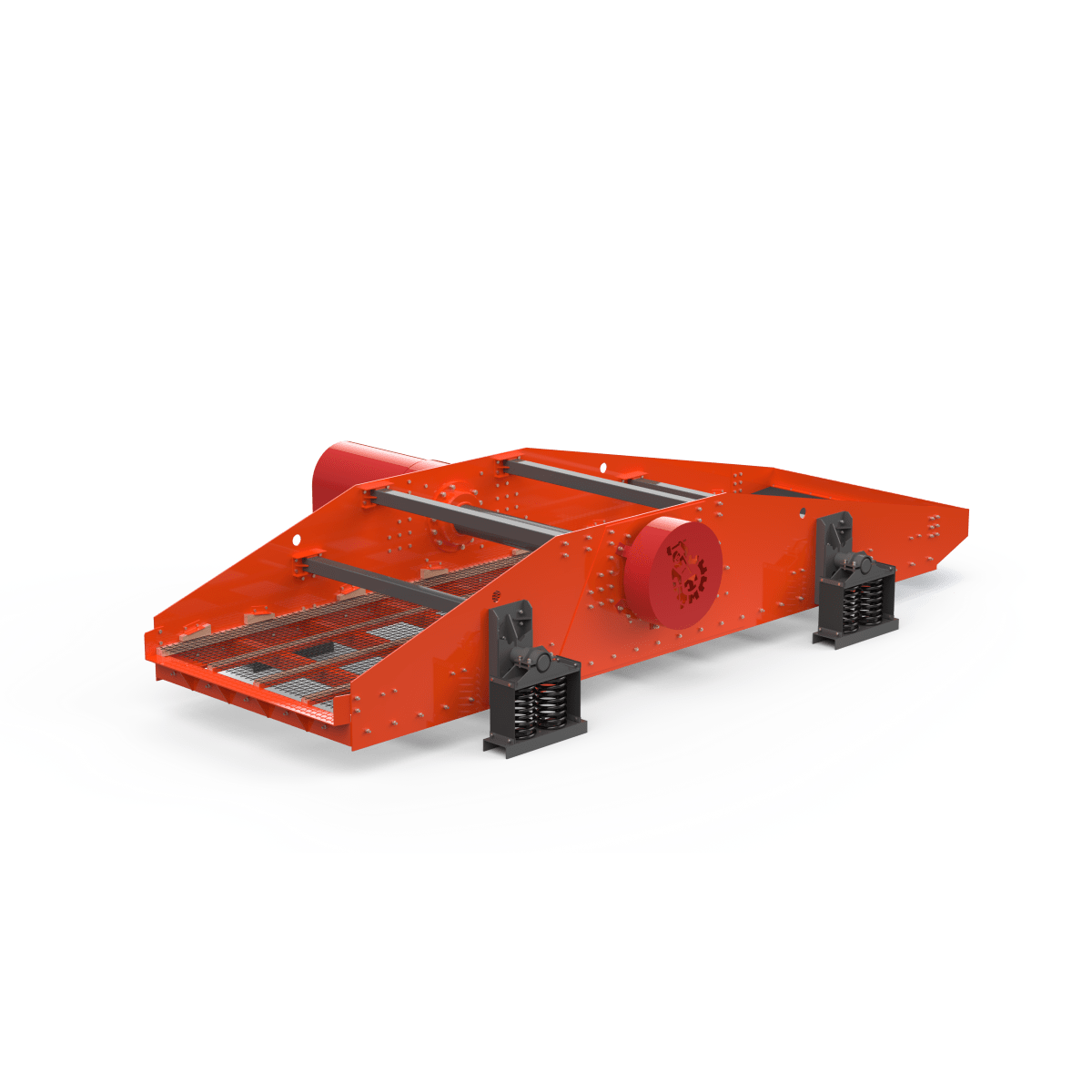

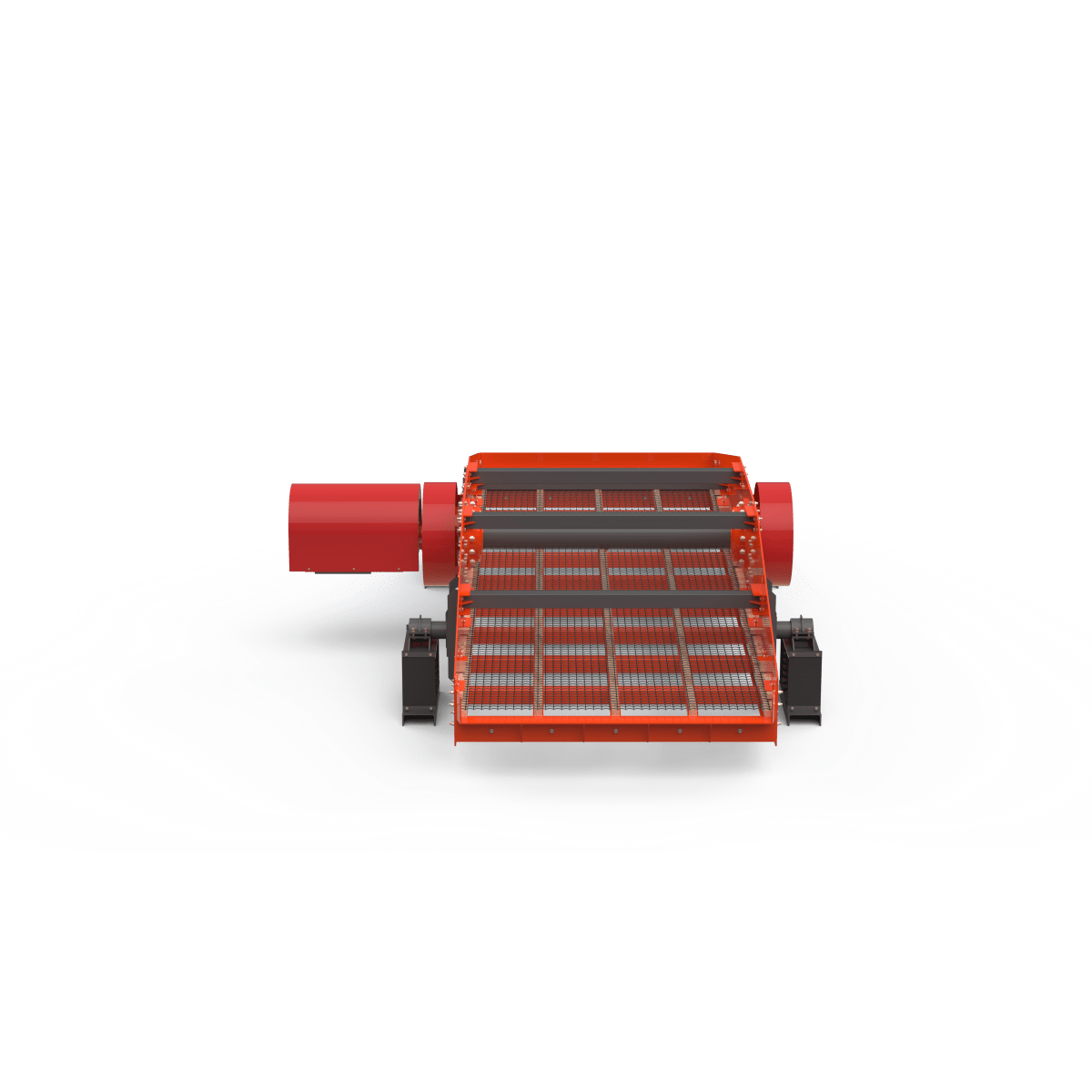

Грохот инерционный ГИС-61

Влево
Вправо

Грохот инерционный ГИС-61

В сравнение В сравнении
Габаритные размеры колеблющейся части грохота: Длина х Ширина х Высота, мм
6520х2780х1050
Угол наклона просеивающей поверхности, град.
10-25
Частота колебаний, кол/мин
1000
Все характеристики
Назначение: для эффективного рассева сыпучих нерудных и техногенных материалов по крупности.
Пуско-наладка на вашем объекте и обучение вашего персонала
При необходимости проводим испытания с давальческим сырьем
Послепродажный сервис и плановые поставки запчастей и расходников
Цена по запросу
узнать цену
Гарантия: от 12 месяцев
Доставка: по всей России и СНГ
Сроки изготовления: от 40 рабочих дней
Подобрать решение
Андрей Федоров
Инженер-консультант
+7 (950) 921-57-50
Перейти в чат

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Грохот инерционный ГИС-61

Общие характеристики
Число ярусов, шт. 1
Габаритные размеры колеблющейся части грохота: Длина х Ширина х Высота, мм 6520х2780х1050
Размер просеивающей поверхности, мм 2000х6000
Угол наклона просеивающей поверхности, град. 10-25
Площадь просеивающей поверхности, м² 12
Max. входящая фракция, мм 200
Частота колебаний, кол/мин 1000
Амплитуда (полуразмах) колебаний, мм 3-4,5
Производительность, т/ч 432
Производительность, м³/ч 240
Мощность электродвигателя, кВт 22
Габаритные размеры: Длина х Ширина х Высота, мм 6410х3653х1250
Номинальное напряжение питания, В/Гц 380/50
Масса, кг 4059,6
Изготовление по вашему ТЗ
Отправить ТЗ
Реверс-инжиниринг
Обсудить задачу

ОПИСАНИЕ — Грохот инерционный ГИС-61

Грохот инерционный ГИС‑61 предназначен для сухой сортировки сыпучих строительных материалов (щебень, песок, гравий и пр.) по крупности. Оборудование эффективно работает с материалами фракцией до 200 мм и насыпной плотностью до 2,8 т/м³. Грохот применяется в составе технологических линий или как самостоятельная единица оборудования.

Преимущества

  • Высокая производительность — до 240 м³/ч при компактной конструкции.
  • Большая полезная площадь сита — 12 м² (один ярус).
  • Регулируемый угол наклона просеивающей поверхности от 10 до 25 градусов.
  • Надёжный привод с электродвигателем 22 кВт.
  • Опорное исполнение — подходит для установки на раму или бетонный фундамент.
  • Простая настройка и обслуживание — быстрая замена сит, доступ ко всем узлам.

Область применения

Грохот ГИС‑61 применяется на:
  • дробильно-сортировочных установках;
  • горнодобывающих предприятиях;
  • строительных объектах;
  • базах по переработке вторичных материалов.
Используется в процессах первичного и вторичного грохочения, для сухой сортировки сыпучих материалов с влажностью до 5%.

Устройство и принцип работы

Грохот состоит из следующих основных узлов:
  • металлического короба с установленным ситом;
  • виброузла с валом и дебалансами;
  • пружинных опор;
  • привода с лепестковой муфтой;
  • защитных кожухов.
Во время вращения вала с дебалансами создаётся центробежная сила, которая заставляет короб совершать круговые колебания. Материал подаётся на наклонную просеивающую поверхность, и под действием вибрации движется вдоль сита. Частицы, меньшие размера ячеек, просеиваются, а крупные перемещаются к разгрузке. Колебания способствуют эффективной сортировке материала, скорость движения регулируется углом наклона.
В конструкции предусмотрены элементы для безопасной эксплуатации и удобного обслуживания: амортизационные пружины, доступ к подшипникам, возможность регулировки амплитуды вибрации (от 3,0 до 4,5 мм).

ЧЕРТЕЖ — Грохот инерционный ГИС-61

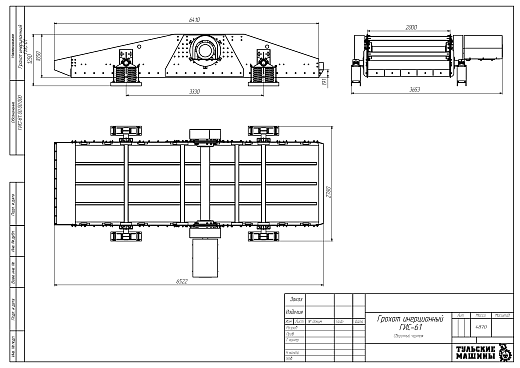

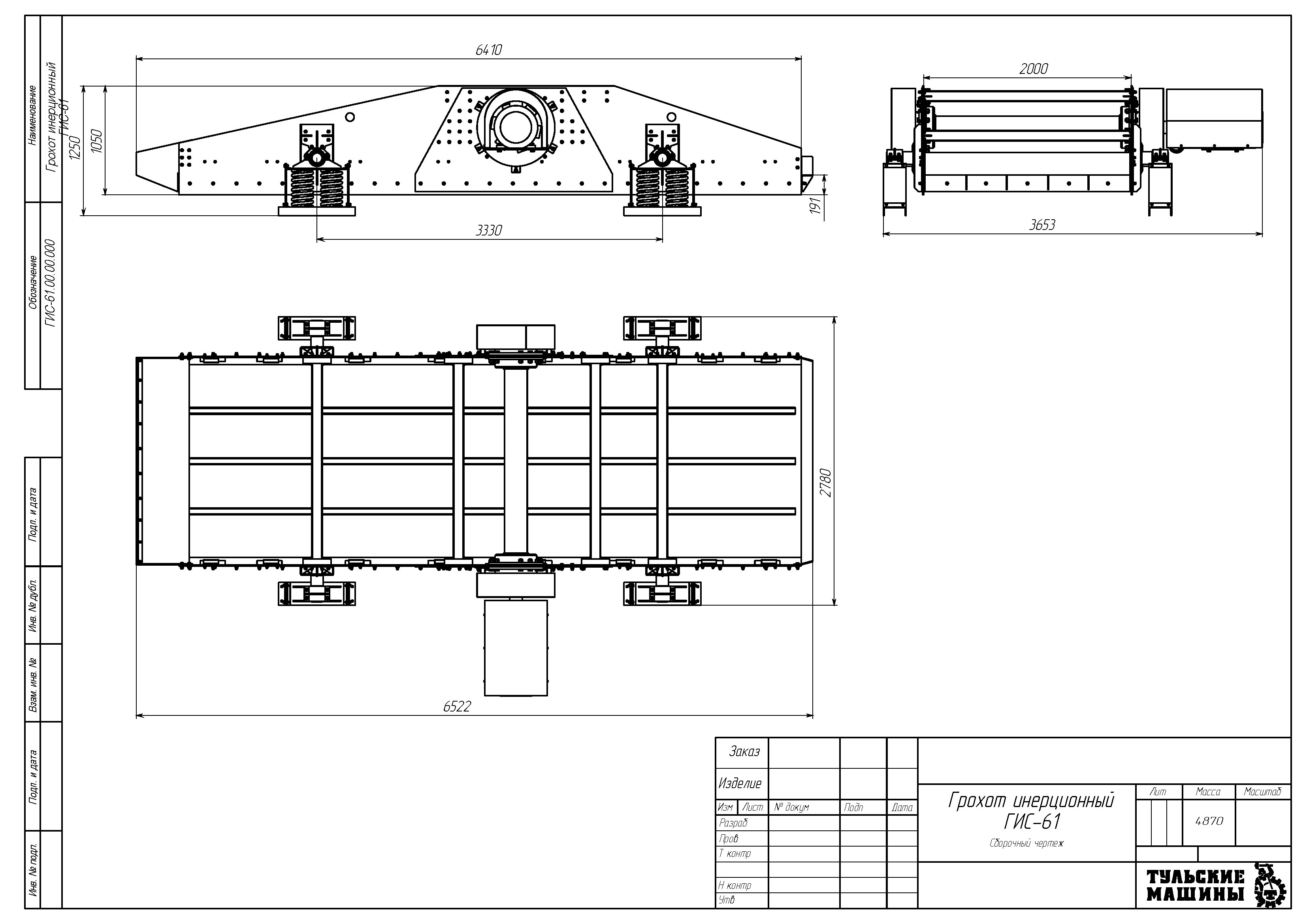

Габаритный чертеж Грохот инерционный ГИС-61
