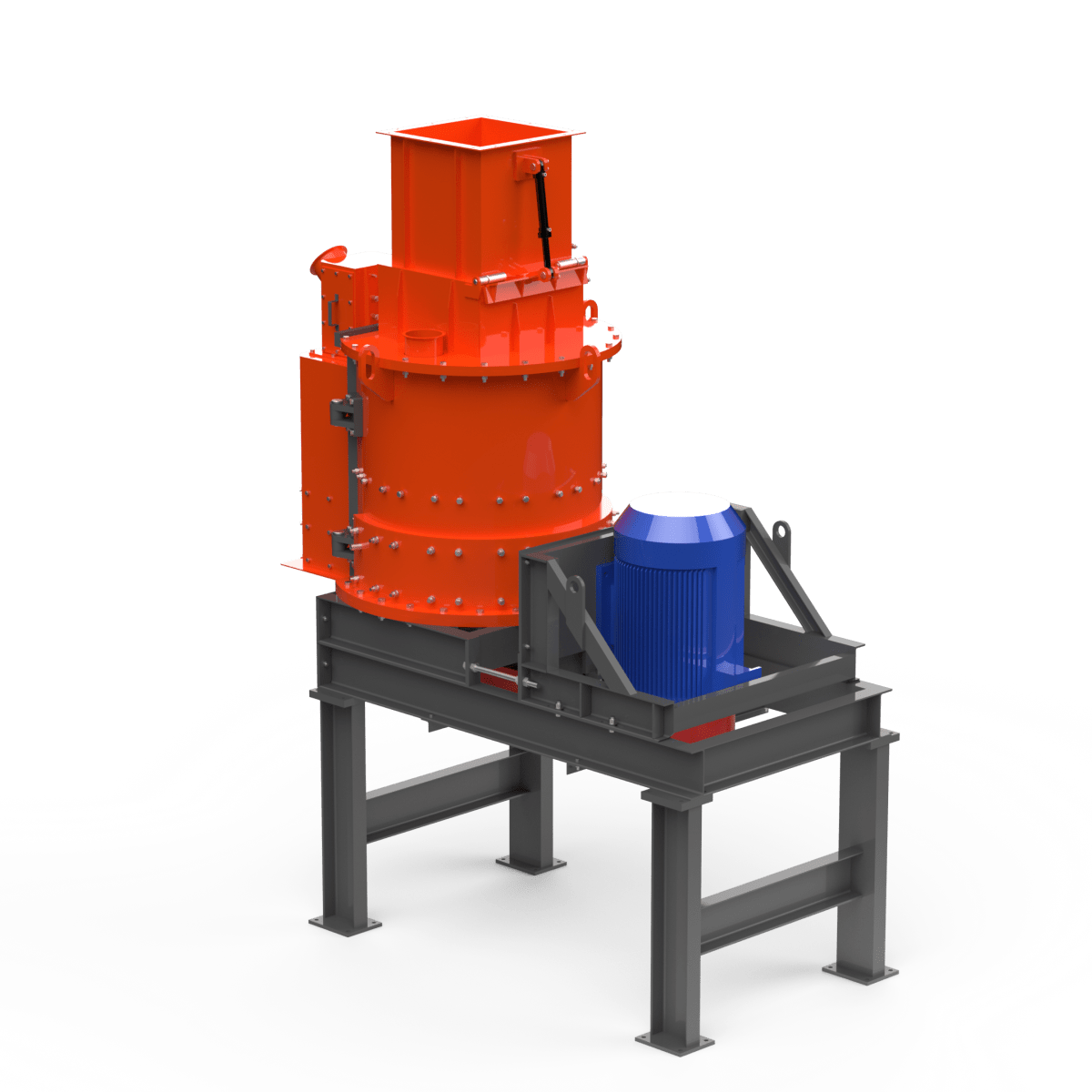

Дробильное оборудование цепного вертикального типа предназначено для измельчения сыпучих и кусковых материалов средней и малой твёрдости, включая склонные к слёживанию и агломерации. Разрушение материала осуществляется за счёт ударного воздействия вращающихся цепей, которые эффективно разбивают комки и обеспечивают равномерную гранулометрию готового продукта.
Вертикальная компоновка позволяет рационально использовать производственное пространство, а простая и надёжная конструкция обеспечивает стабильную работу в непрерывном режиме. Оборудование хорошо подходит для задач, где требуется дробление без переизмельчения и с минимальным пылеобразованием.

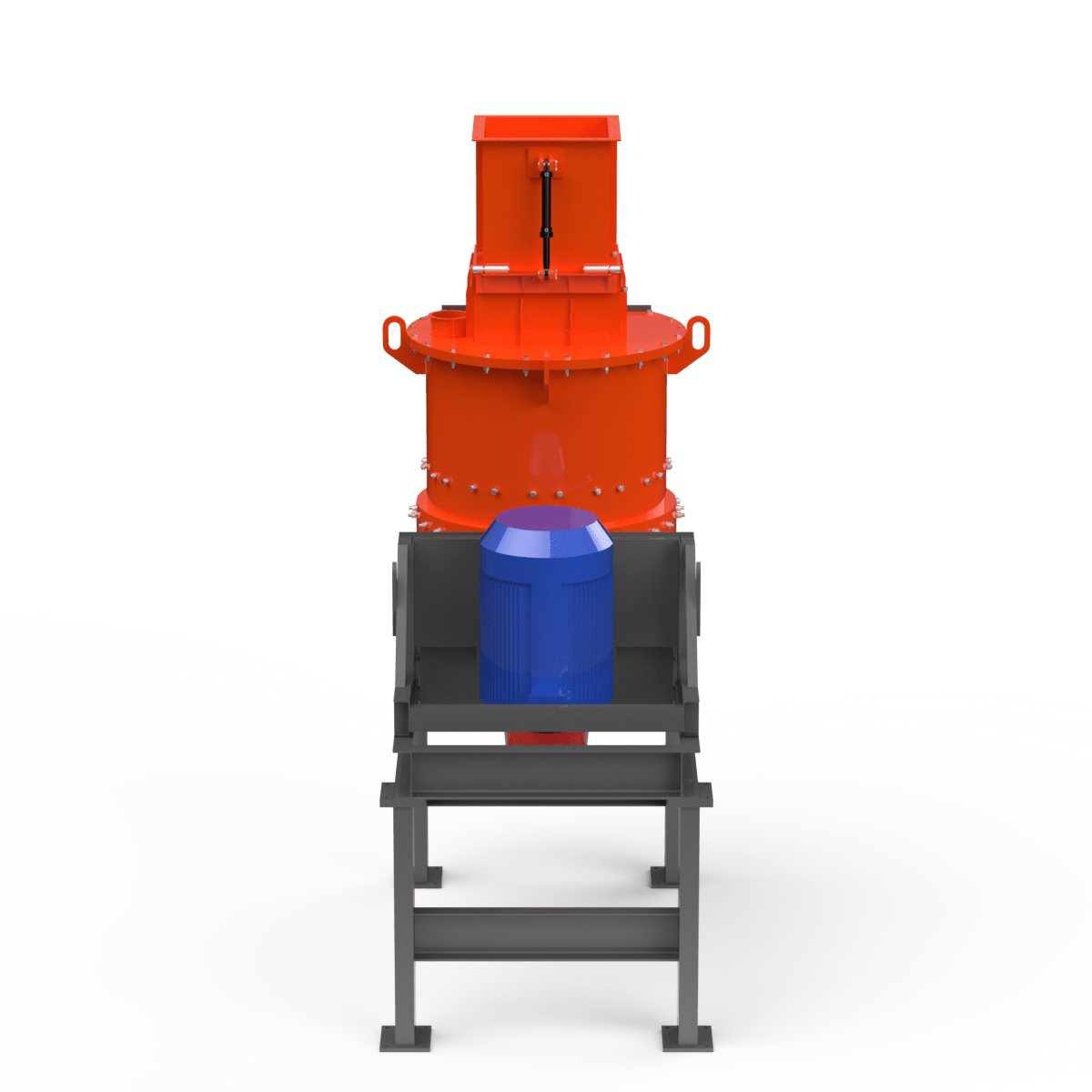

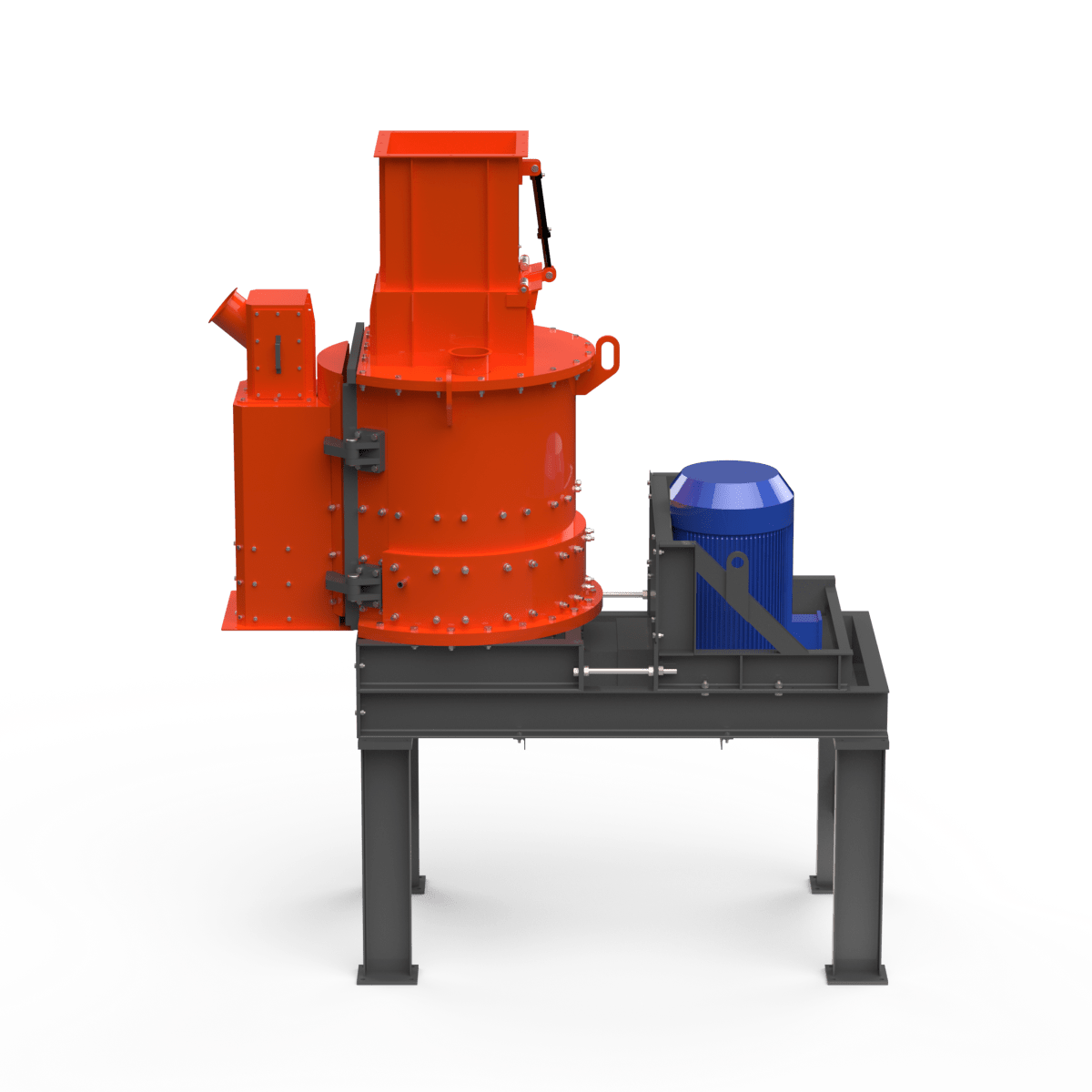

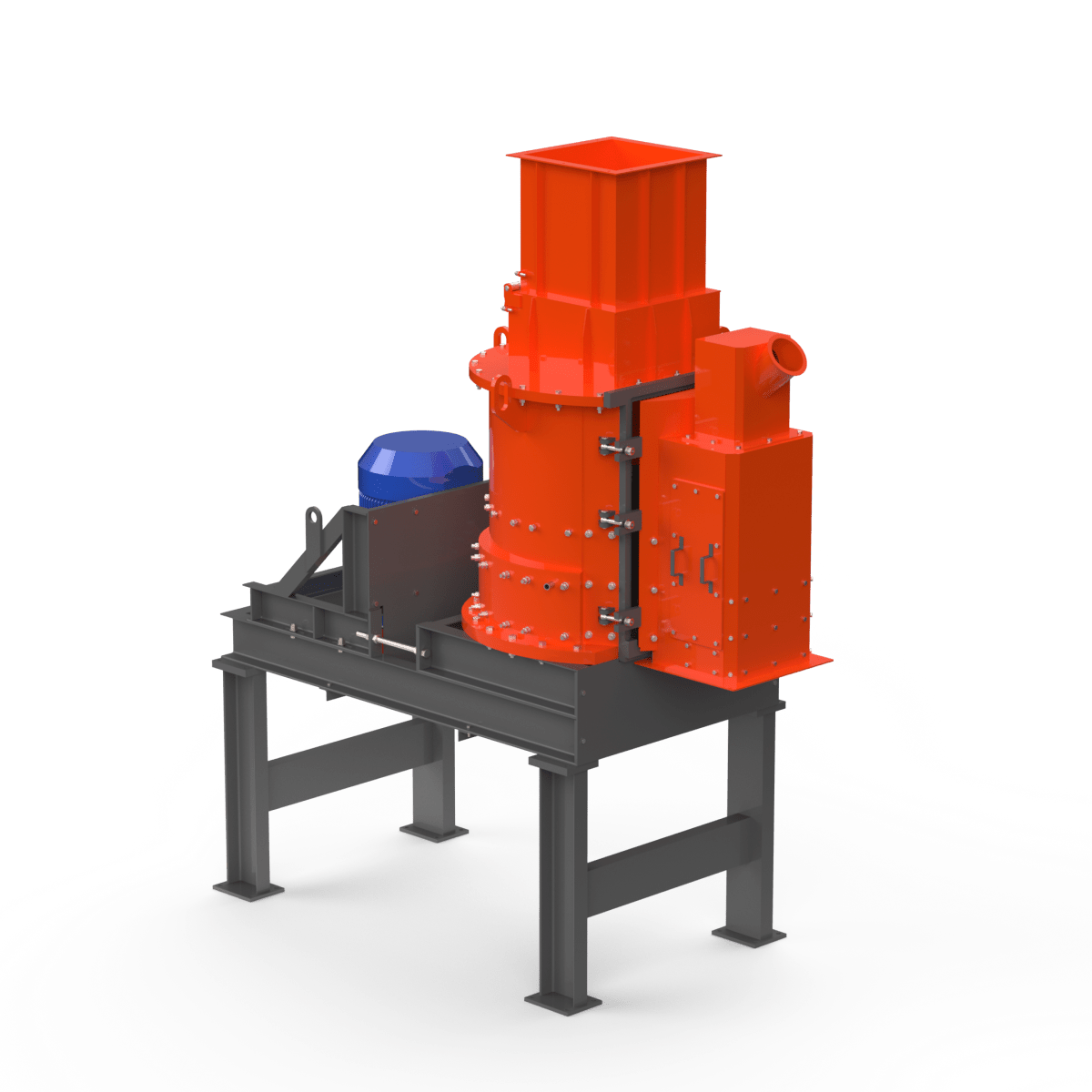

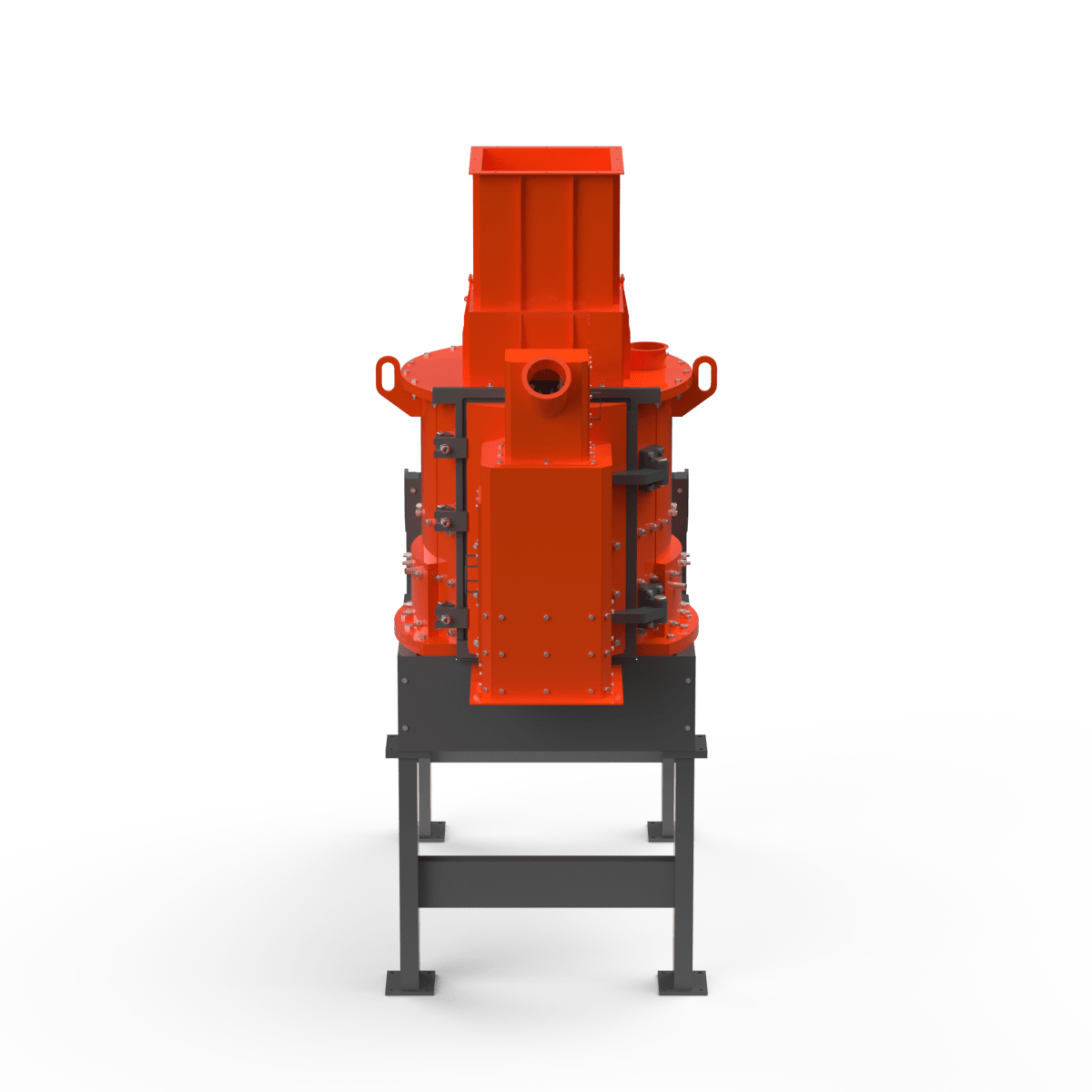

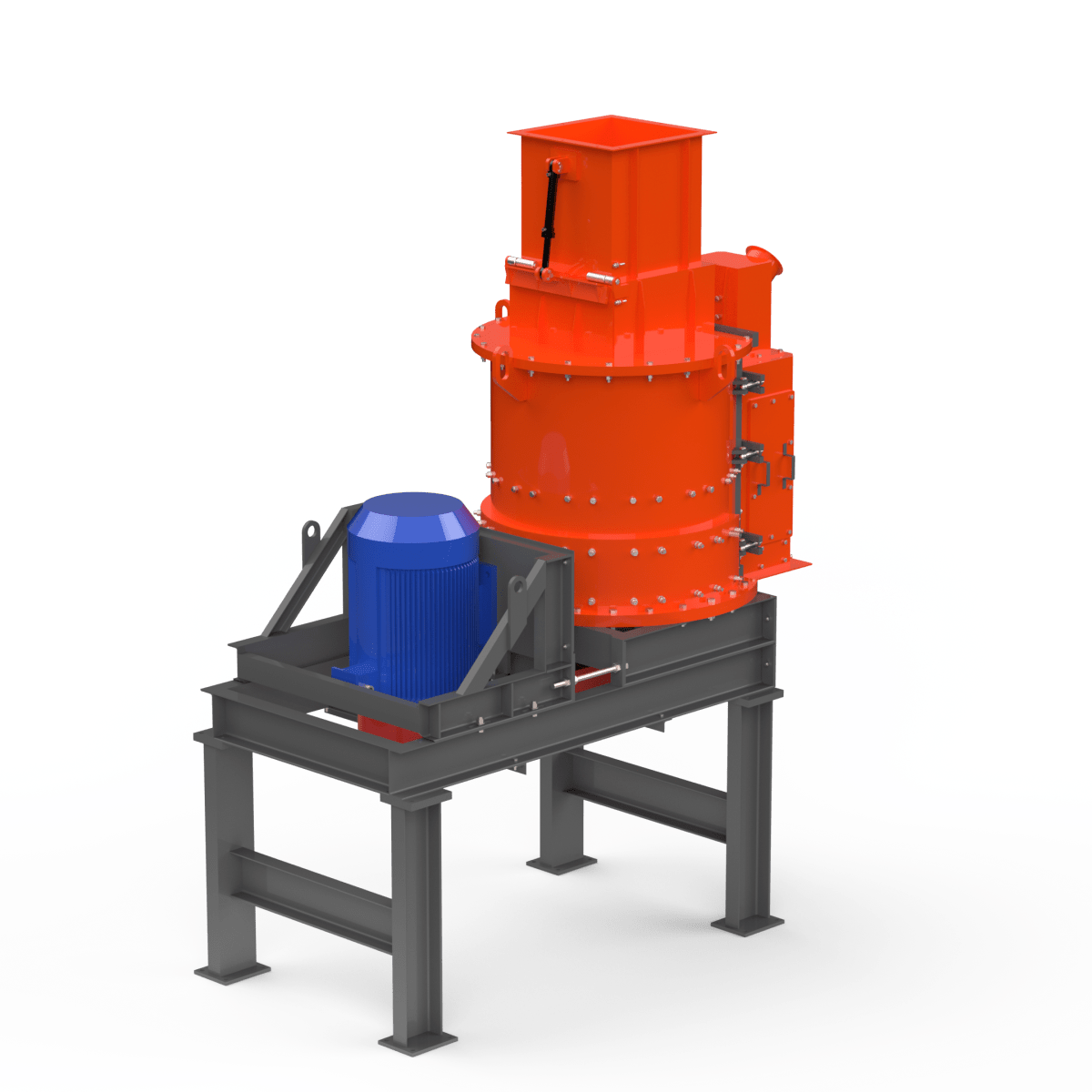

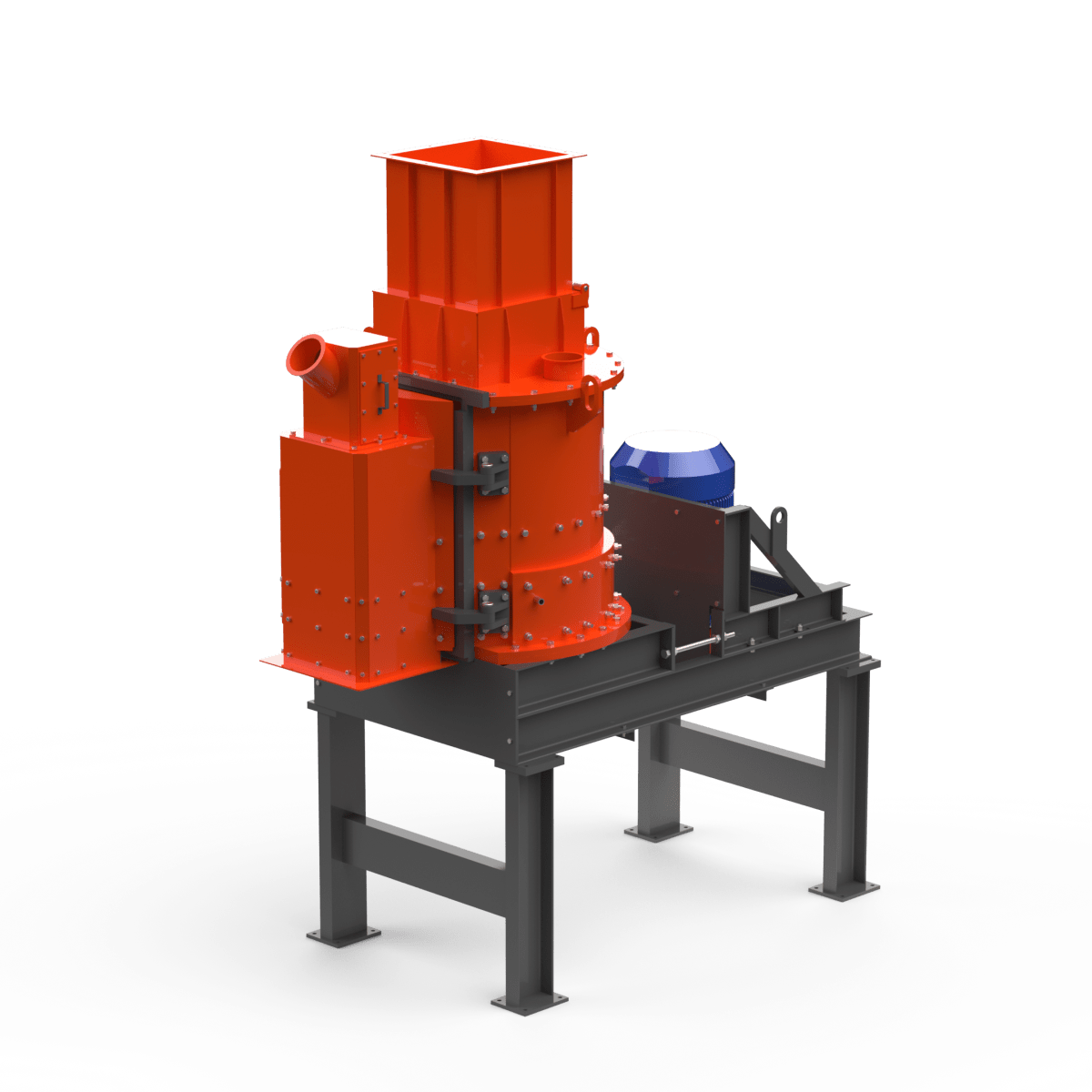

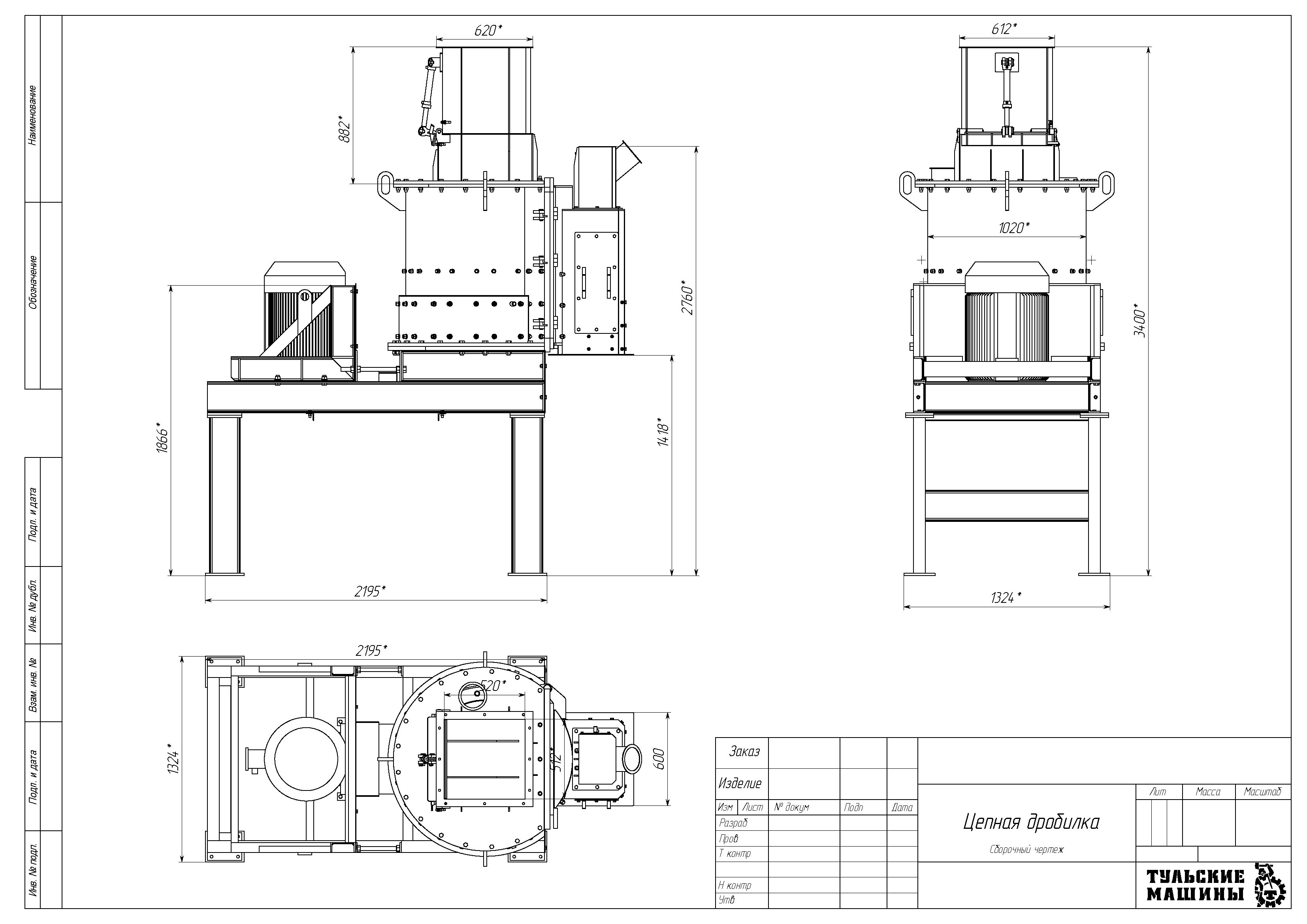

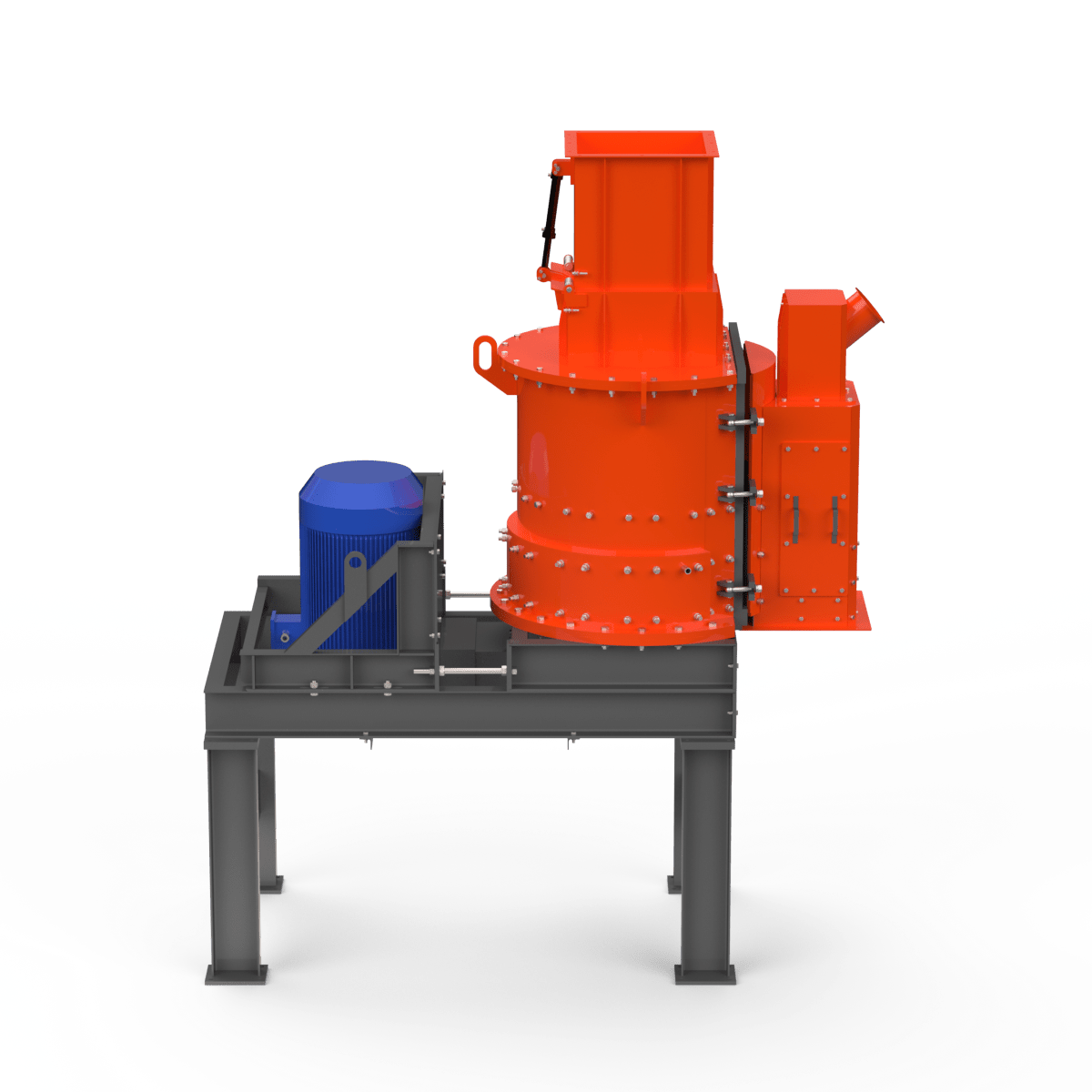

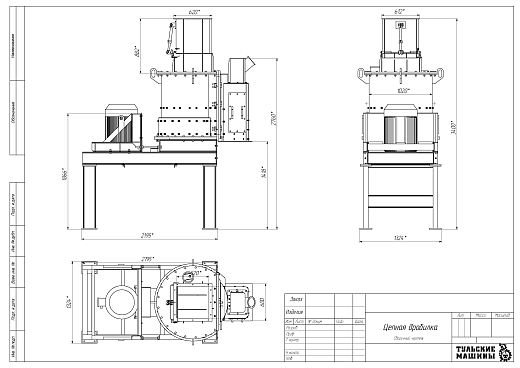

Загрузка исходного материала производится в бункер 2, в котором располагается шиберная заслонка, работающая при помощи гидроцилиндра 4. Данная заслонка необходима для циклической работы данной дробилки. Материал из бункера поступает в корпус дробилки 1 в котором установлен вал с набором ударных элементов 7, движение вала осуществляется за счет электродвигателя 3. Электродвигатель и корпус смонтированы на общей раме 5, к которой крепятся стойки 6. Наружные вращающиеся элементы ограждены кожухами. Выгрузка производится через шибер загрузки 8, которая снабжена гидроцилиндром 9. Доступ в помольную камеру осуществляется через крышку дробилки 10.
Измельчение материала происходит в цикличной форме. Исходный материал загружается в бункер, в котором находится шиберная заслонка. При требуемом заполнение бункера срабатывает датчик объема и происходит открытие шиберной заслонки. Под собственным весом материал перемещается в помольную камеру, в которой располагается рабочий орган дробилки (цепи). Куски материала, попадая в камеру измельчения, дробятся за счет удара цепи о материал. Время измельчения определяется в автоматизированном режиме за счет реле времени и настраивается индивидуально. Пока длится цикл измельчения новая партия материала загружается в бункер, для нового цикла. После завершения цикла дробления открывается шибер выгрузки и продукт выталкивается крутящимися цепями вы выгрузку. Через определенное настраиваемое время шибер закрывается и цикл дробления повторяется вновь.
