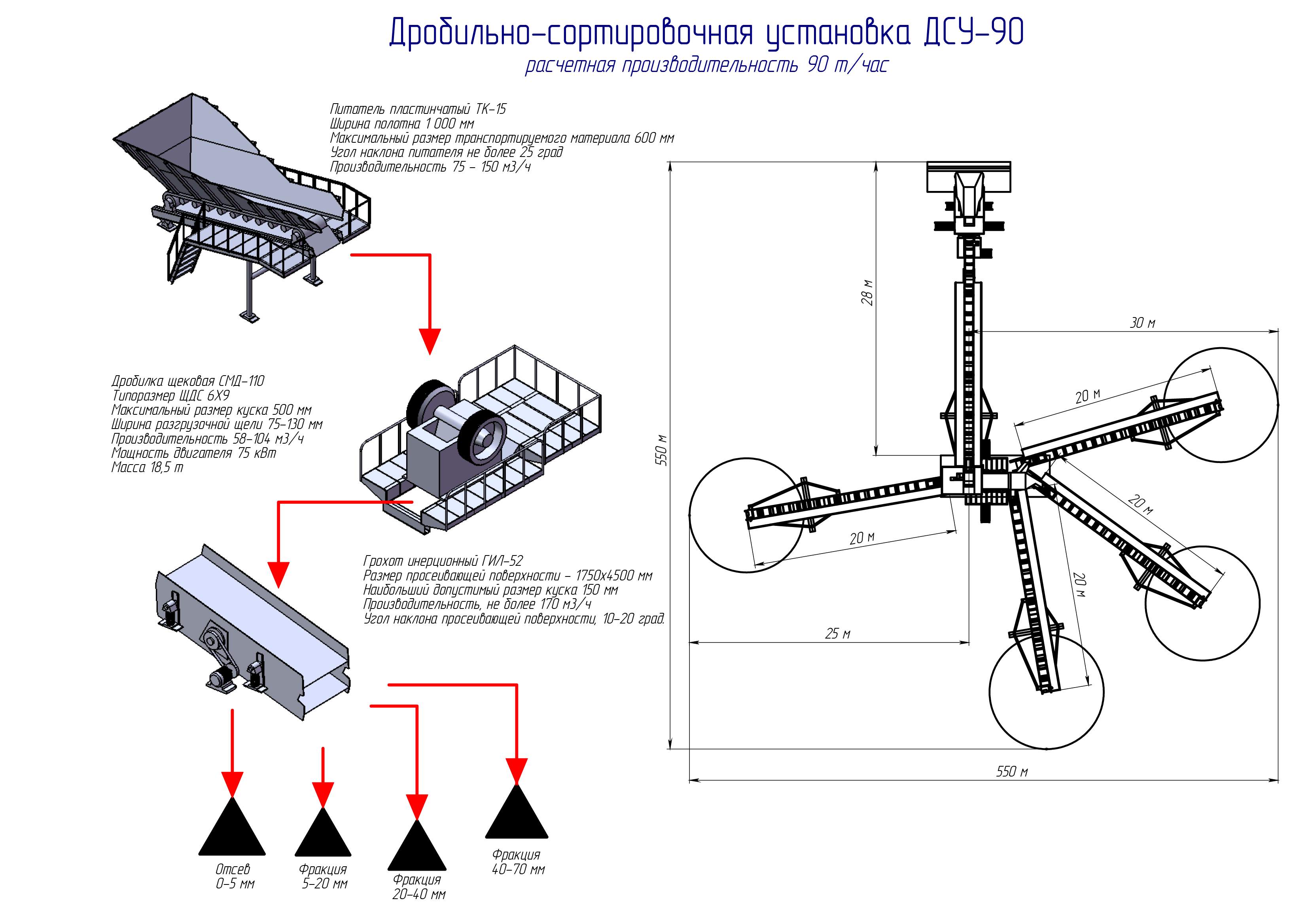

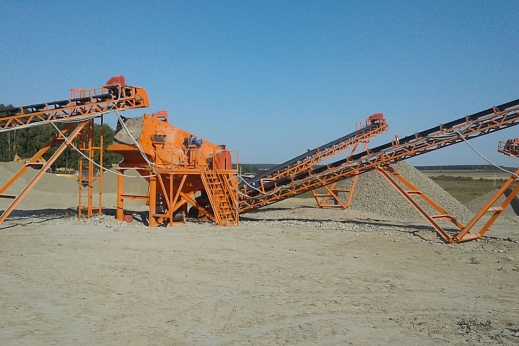

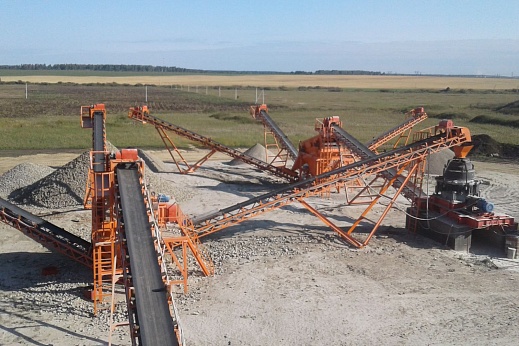

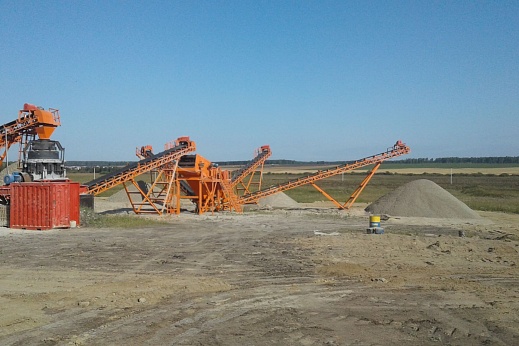

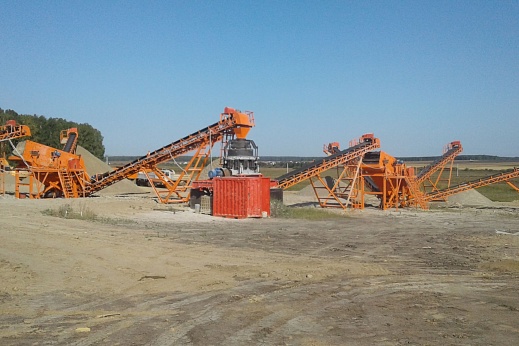

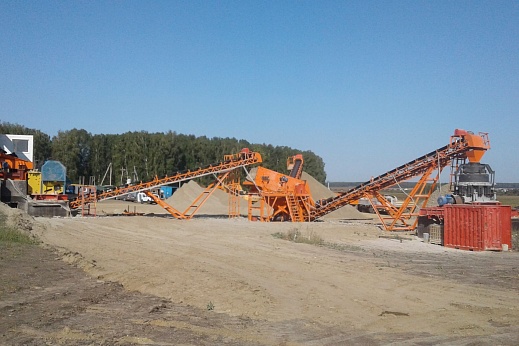

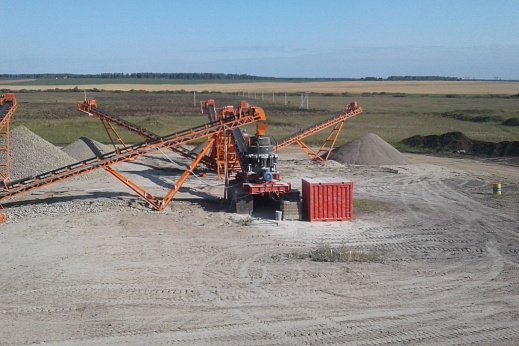

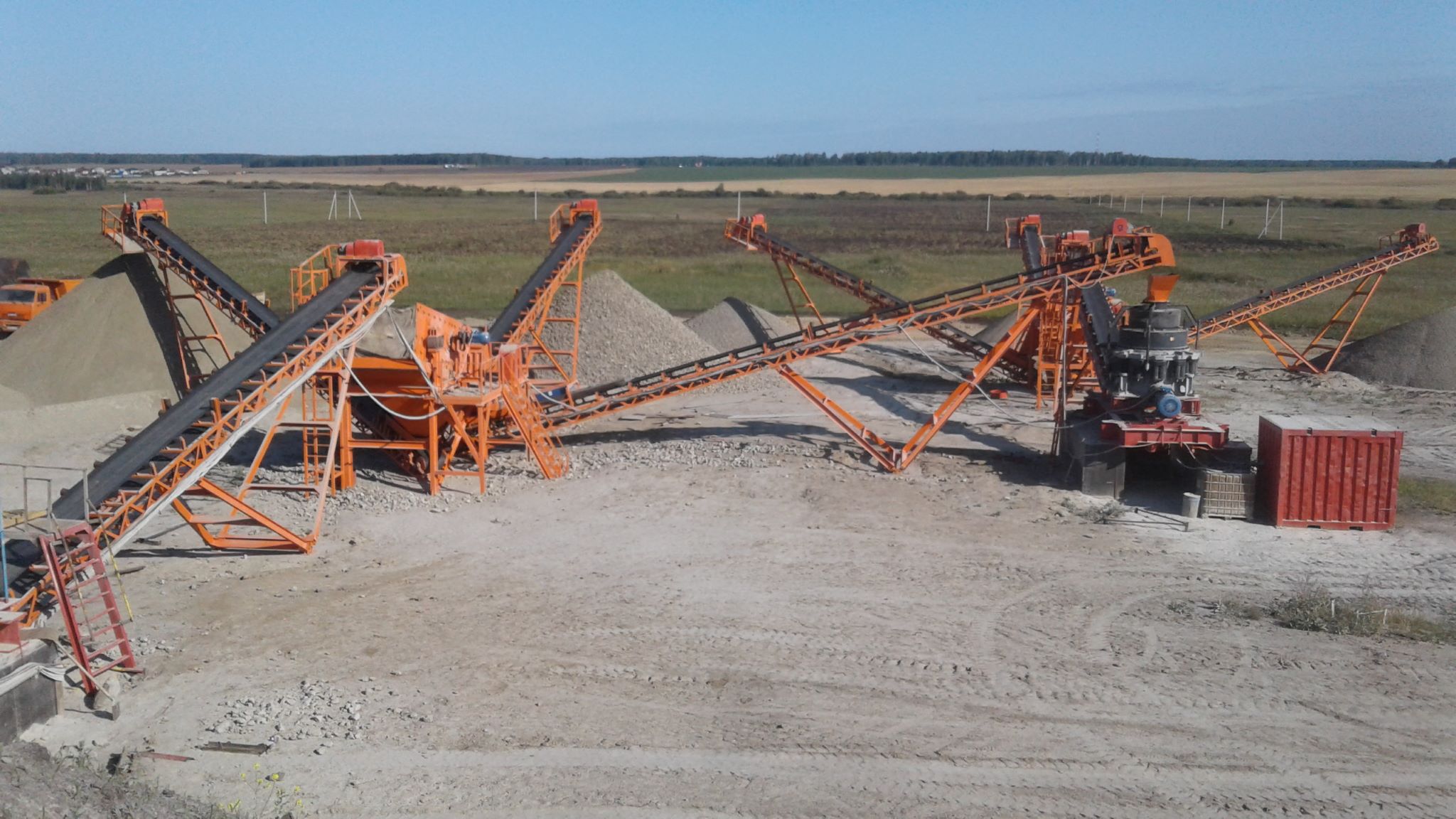

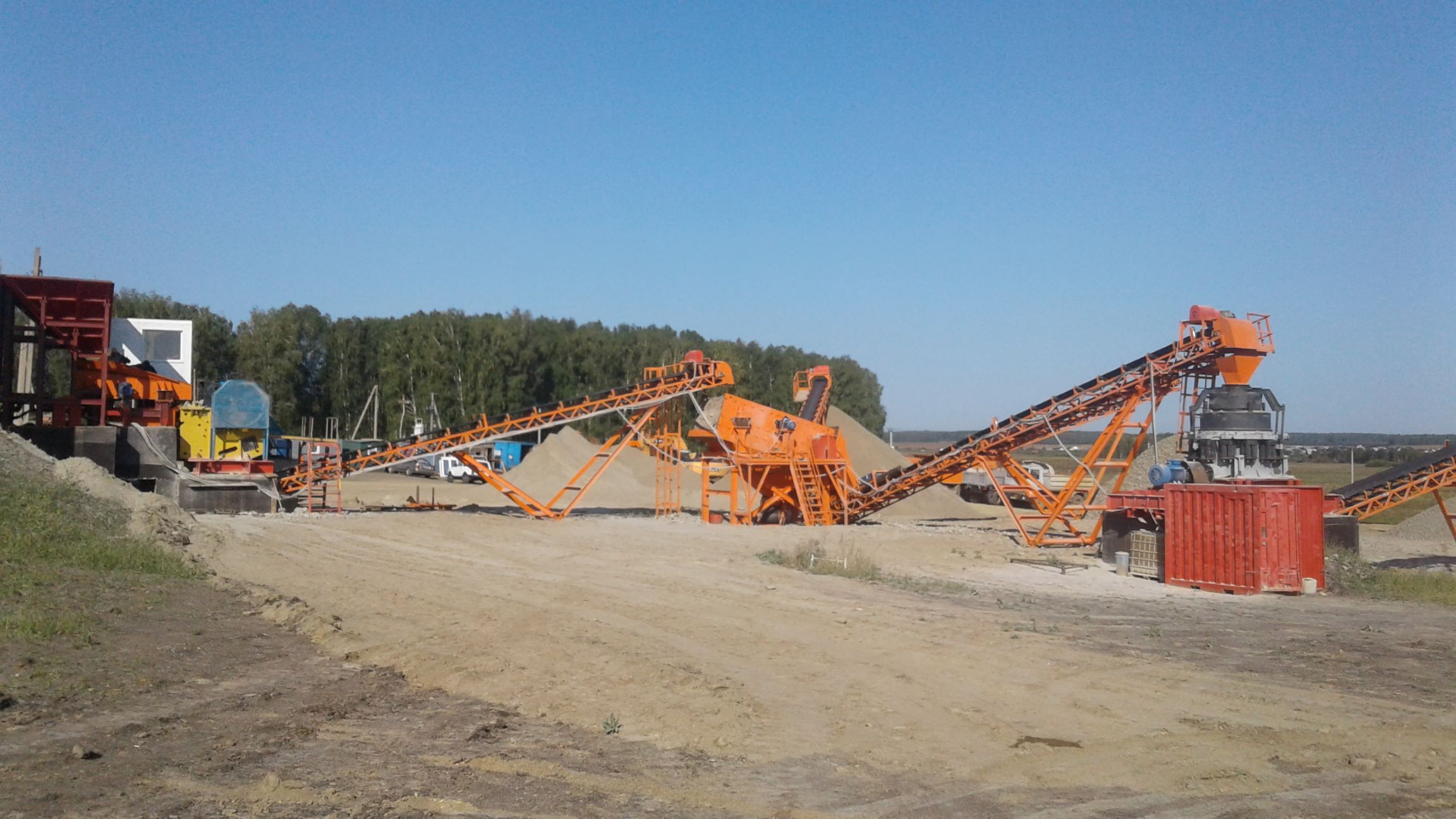

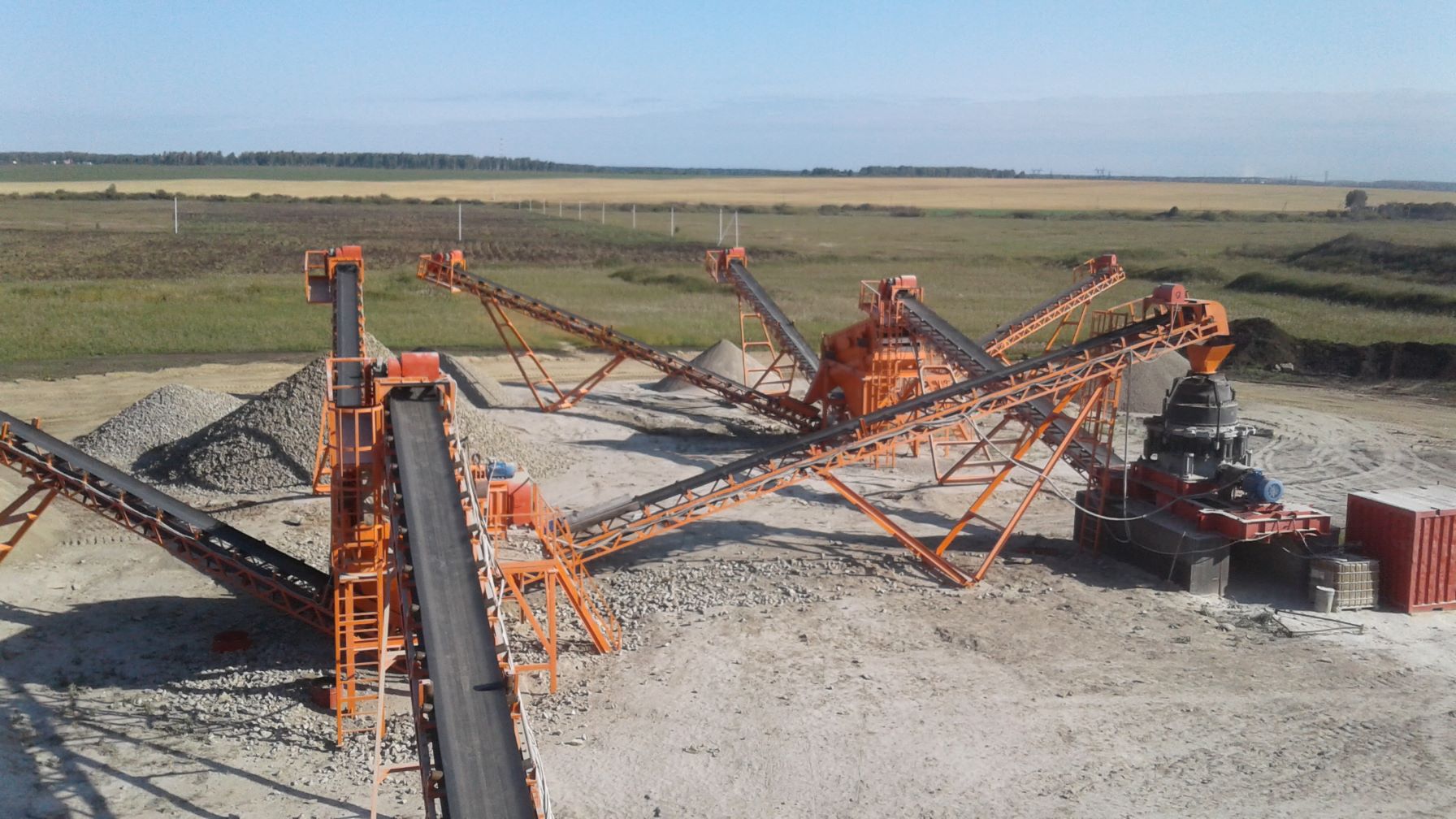

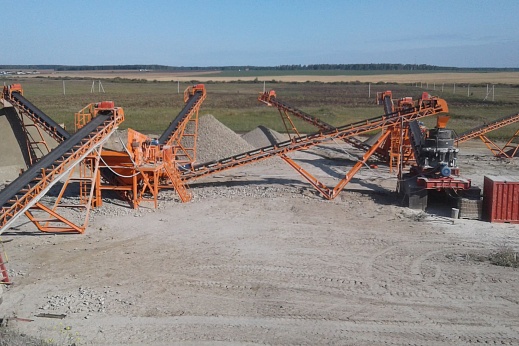

Дробильно-сортировочная установка ДСУ-90 – это стандартный комплекс серийно выпускаемого оборудования зарекомендовавший себя у потребителей за многие годы его использования для производства щебня и переработки нерудных строительных материалов.
Отличается надежностью работы и простотой эксплуатации. В основе комплекса лежит щековая дробилка СМД 110 (типоразмер ЩДС 6х9). Максимальный размер куска 500 мм. Линии могут перерабатывать как изверженные, так и осадочные породы.
Исходный материал подается на дробление с помощью пластинчатого питателя ТК16. Загрузка приемного бункера питателя возможна как автосамосвалами, так и ковшовым погрузчиком. Измельчённый материал с помощью ленточного конвейера подается на инерционный грохот для товарной классификации. Товарный продукт представляет собой кубовидный щебень щебень товарных фракций 5-20, 20-40, 40-70. Размер фракций может быть любым по желанию Заказчика.
Дробление исходного продукта осуществляется в несколько стадий, это позволяет получать продукт следующих товарных фракций: 5–20, 20–40, 40–70. Расчетная производительность комплекса – до 90т/час.

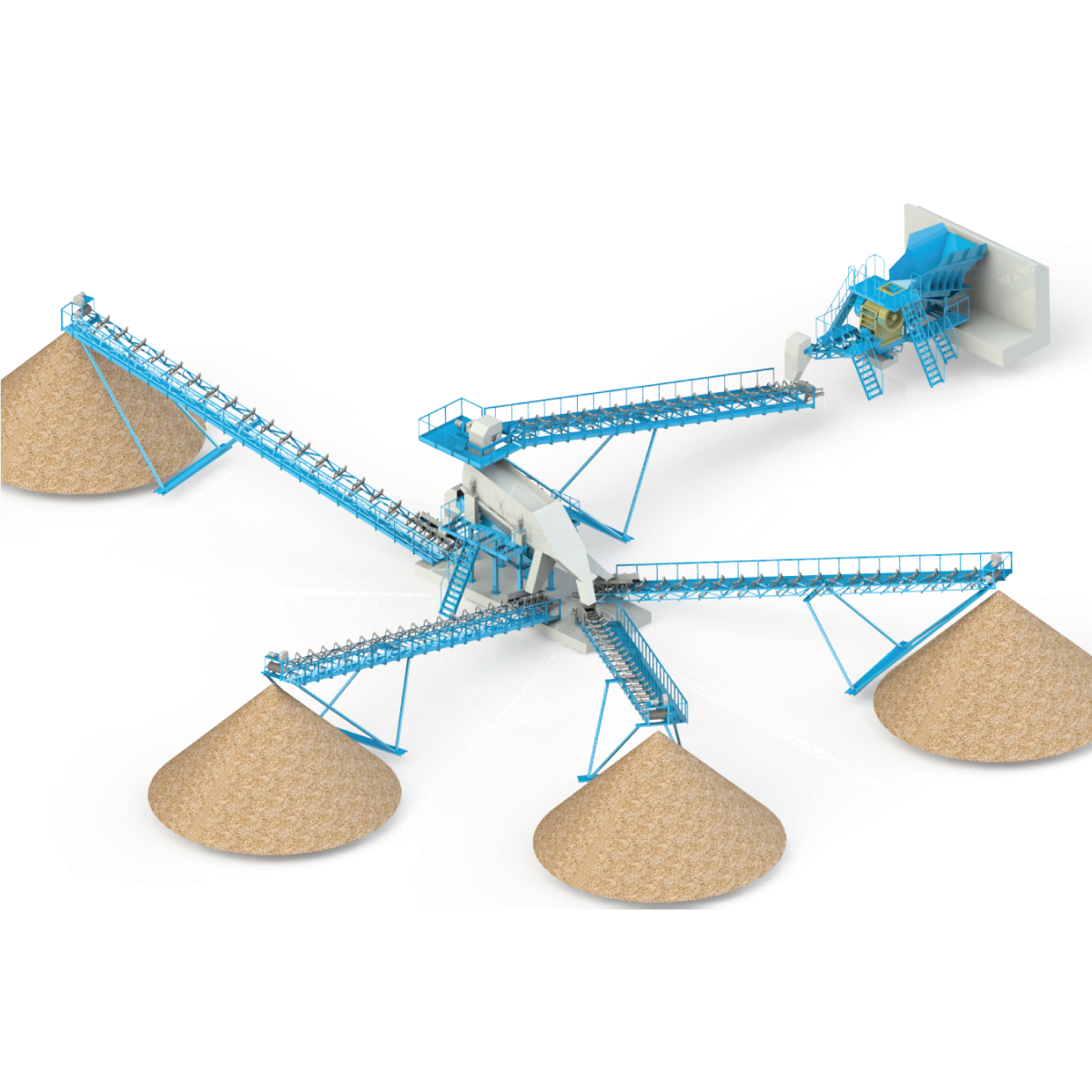

ДСУ-90 производит продукцию следующим образом: исходный материал, подлежащий измельчению, подается в приемный бункер питателя с помощью самосвала или фронтального погрузчика. Загрузка материала осуществляется погрузчиком с промышленной площадки ДСУ, где идет предварительно разрушение материала при помощи гидромолота до максимального размера куска в 500мм.

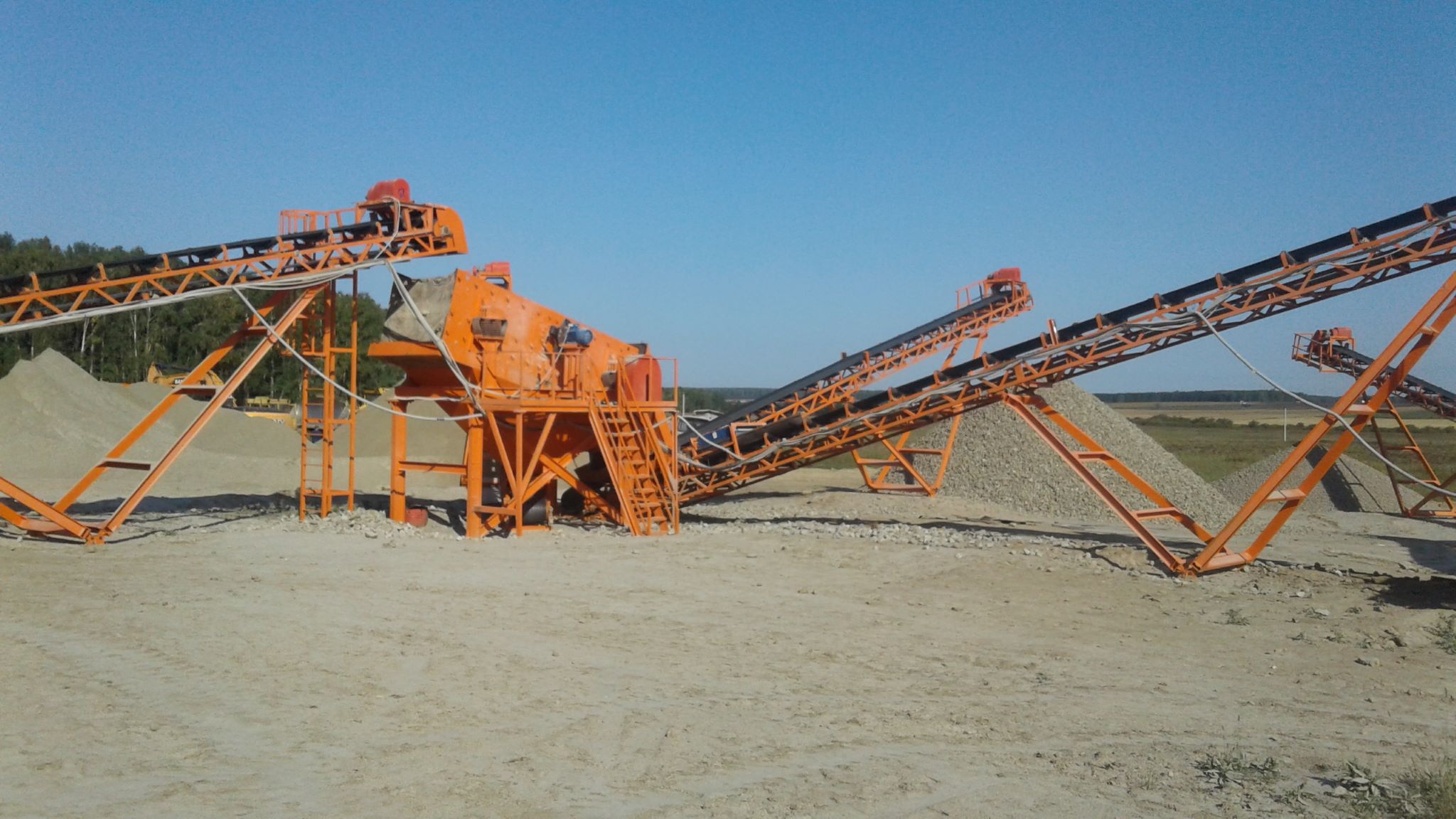

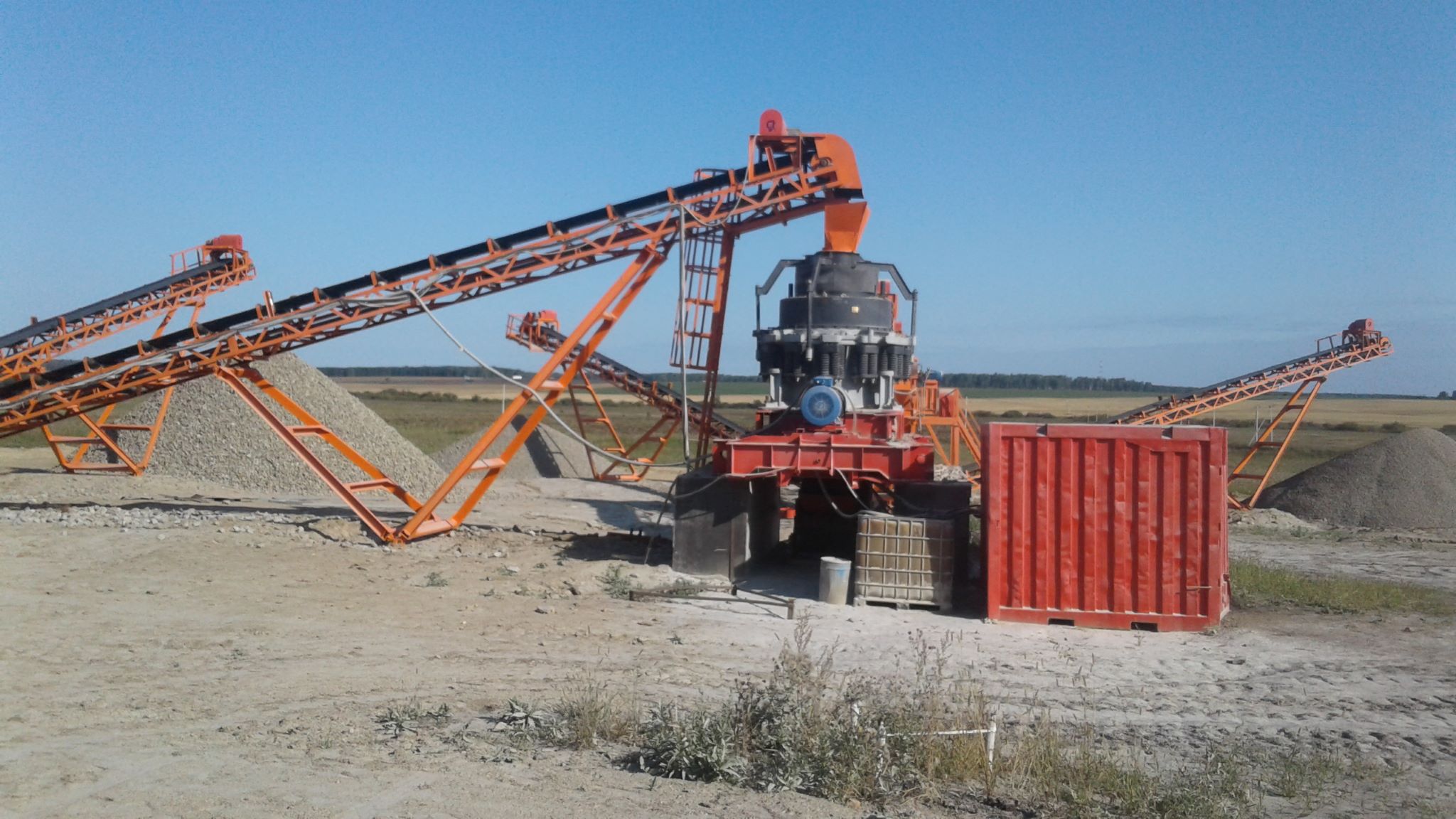

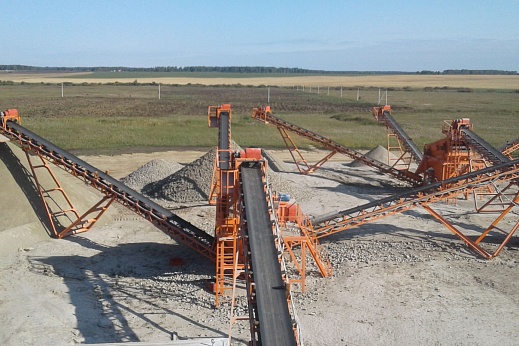

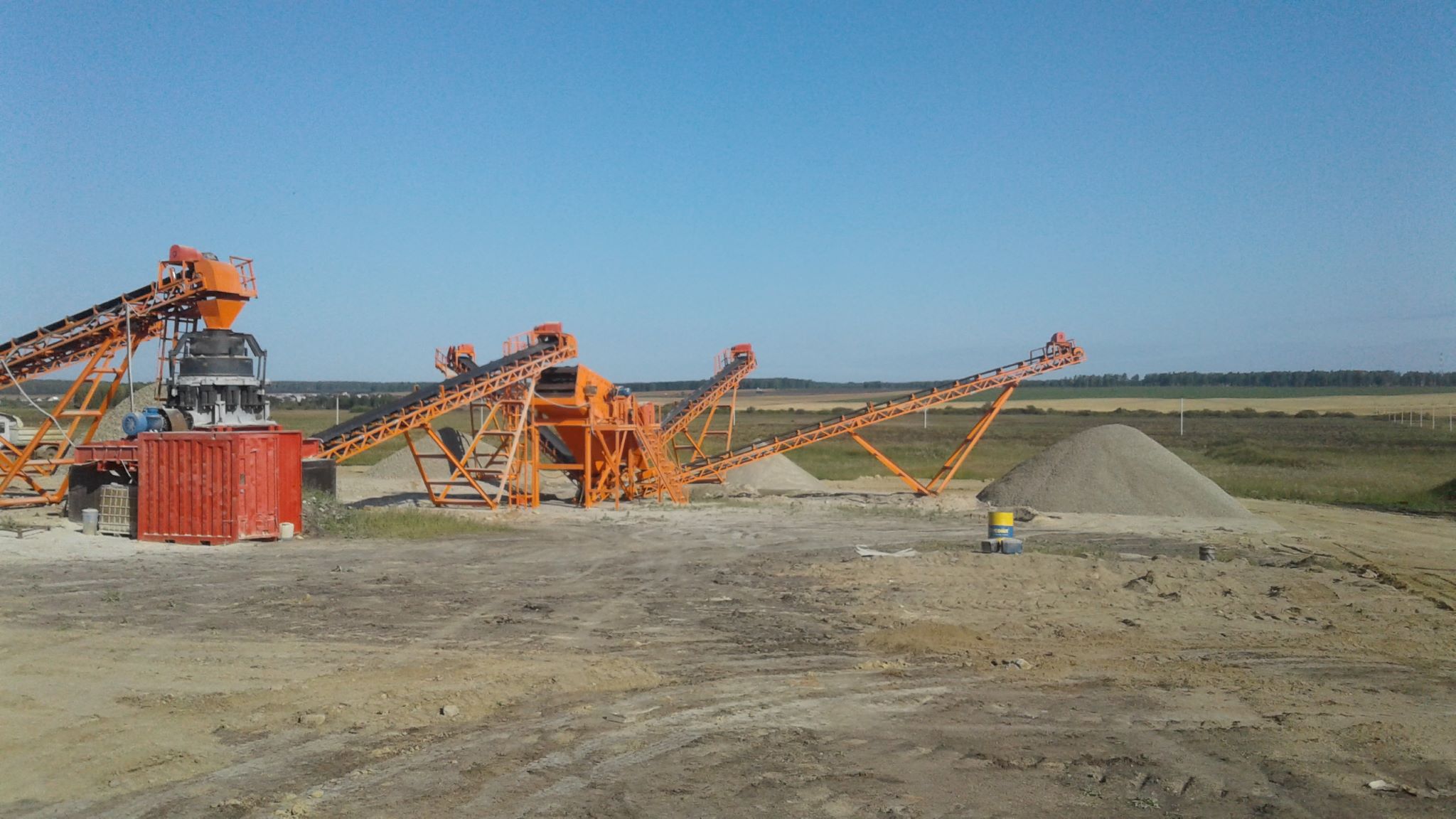

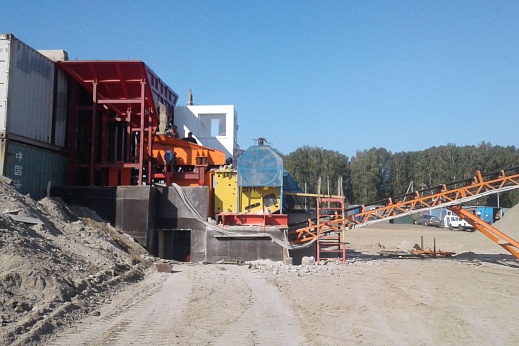

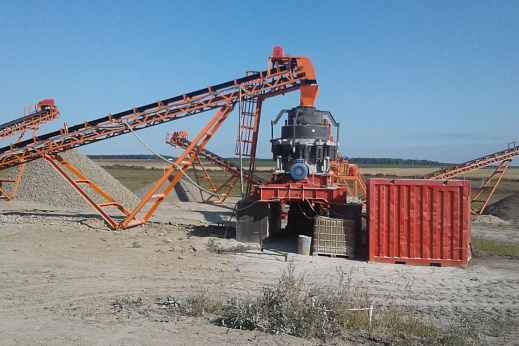

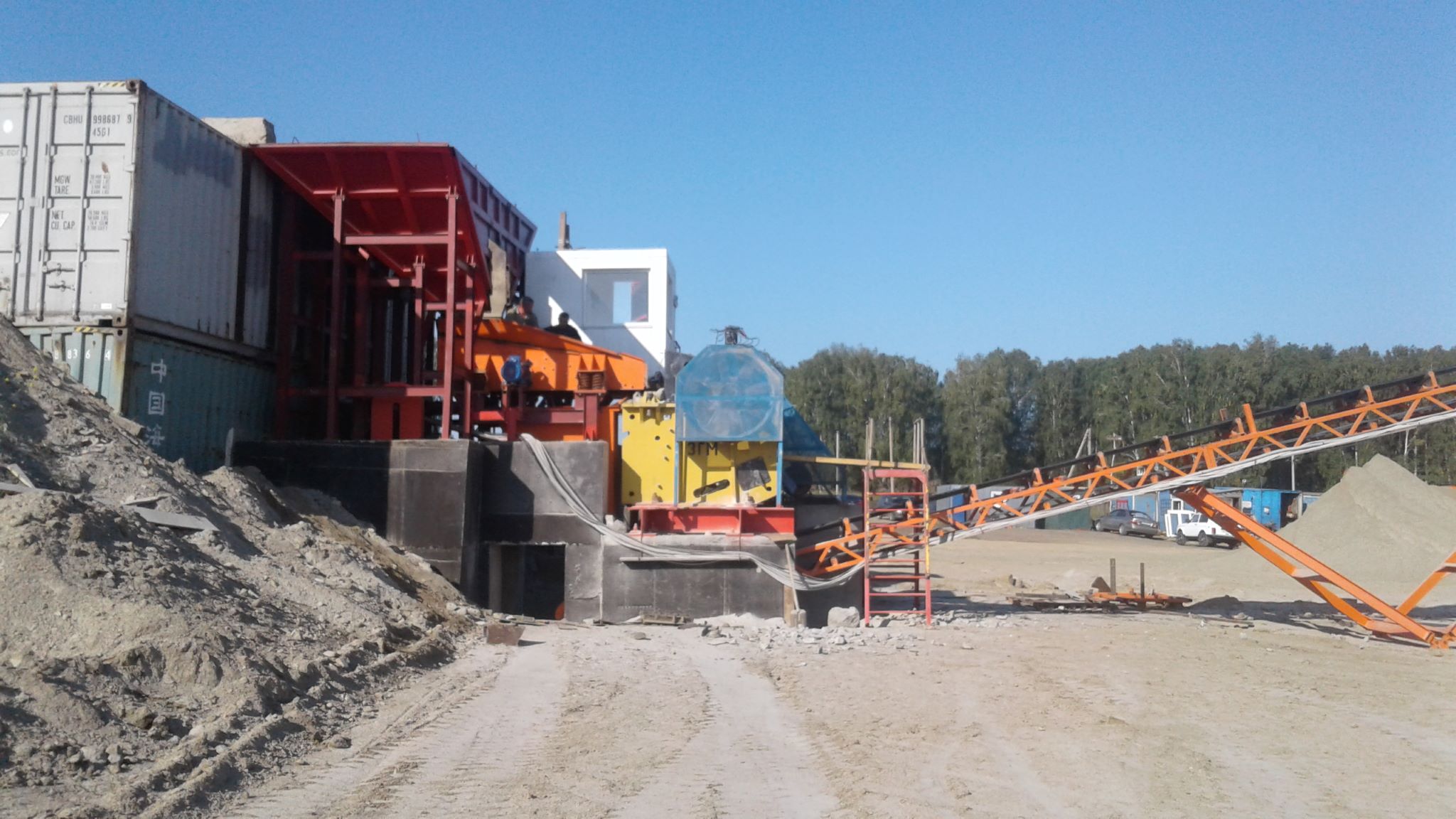

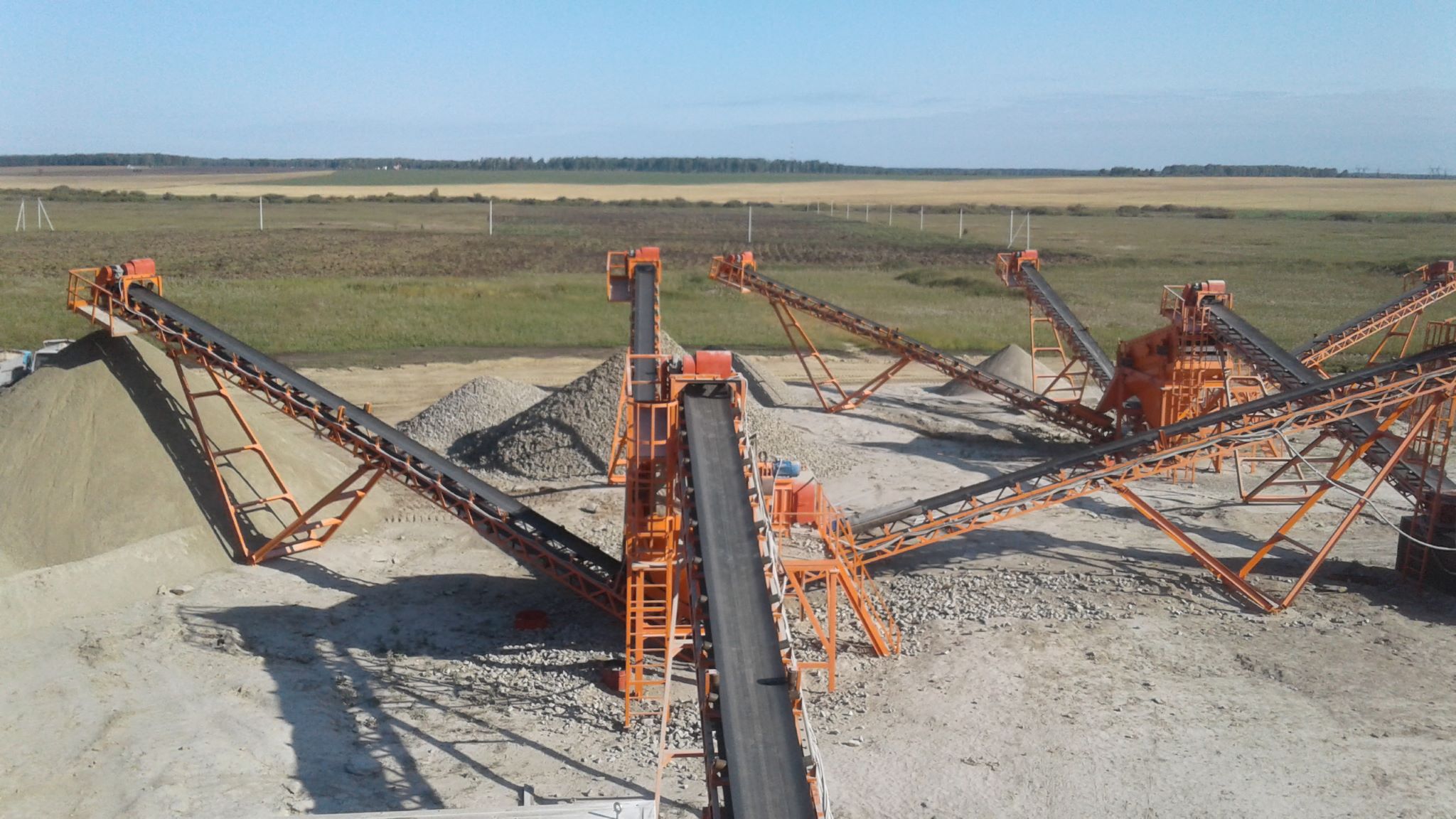

Из приемного бункера пластинчатый питатель осуществляет равномерную подачу твердых пород в щековую дробилку первой стадии СДС6/9. Там происходит первичное разрушение материала, и перемещение его на ленточный конвейер. Вторая стадия дробления осуществляется в конусной дробилке КД-1200, откуда материал по ленточному конвейеру поступает на товарную сортировку в инерционном грохоте ГИС-53. Продукция и отсев дробления отгружаются в конуса при помощи конвейеров (ширина ленты 800 мм, длина 20м, угол установки до 17 градусов).
При разработке ДСУ-90 использован опыт отечественных и зарубежных предприятий, занимающихся производством щебня из карбонатных пород. Выполнена индивидуальная разработка отдельных узлов ДСУ (рамы, лестницы, течки и др.). В проекте применено серийно отечественное оборудование, которое произведено в соответствии с «Общесоюзными нормами технологического проектирования предприятий нерудных строительных материалов».
