Виды дробилок: классификация дробильного оборудования

Дробильные установки, предназначенные для измельчения камня и твердых горных пород, представлены множеством конфигураций. Выбор конкретной модели зависит от физических свойств материала и требуемой фракции на выходе.

Основные способы разрушения материала

В современной промышленности выделяют четыре базовых метода механического воздействия на сырье:

1. Раздавливание — самый экономичный метод с точки зрения энергопотребления. Материал разрушается под мощным давлением рабочих поверхностей.
2. Удар — разрушение происходит за счет кинетической энергии (свободный удар или удар о неподвижную плиту).
3. Раскалывание — концентрация нагрузки на острых гранях рабочих органов.
4. Истирание — наиболее энергозатратный способ, при котором материал измельчается за счет трения.

Важно: Для эффективного производства щебня чаще всего комбинируются технологии раздавливания, раскалывания и удара. Это позволяет добиться оптимальной лещадности и прочности готового продукта.

Классификация дробилок по типу конструкции

Исходя из механико-конструктивных особенностей и метода воздействия на породу, выделяют следующие основные типы оборудования:

Щековые дробилки

Процесс разрушения кусков камня и горной породы в щековых дробилках осуществляется в пространстве между двумя металлическими плитами с рифленой поверхностью — щеками. Конструкция предполагает наличие одной неподвижной щеки, закрепленной на станине, и второй — подвижной, совершающей сложные колебательные движения. Существуют также модификации, где подвижными являются обе щеки.

Работа оборудования носит циклический характер: измельчение материала происходит непосредственно в момент сближения рабочих поверхностей.

Принцип работы и загрузки

1. Заполнение: Когда щеки расходятся, свободное пространство заполняется новой порцией горной массы.
2. Дробление: При сближении плит порода раздавливается.
3. Выгрузка: Измельченная фракция удаляется через выпускную щель, расположенную в нижней части агрегата.

Подача сырья осуществляется через верхнее загрузочное отверстие. Его габариты, измеряемые в миллиметрах (например, 1200х1500), строго ограничивают максимальный размер кусков породы, допустимых для переработки на конкретной модели.

Факторы, влияющие на производительность

Общая эффективность и пропускная способность щековых дробилок зависят от ряда технических и эксплуатационных параметров:

• Размеры загрузочного отверстия;
• Выбранная степень дробления;
• Частота и амплитуда (ход) колебаний подвижных элементов;
• Угол захвата материала;
• Физические свойства сырья (плотность, прочность камня).

В среднем, производительность щековых дробилок составляет от 1 до 500 тонн в час.

Преимущества и недостатки

Плюсы:

• Предельно простая и надежная конструкция.
• Легкость в проведении ремонтных работ и технического обслуживания.

Минусы:

• Высокий удельный расход электроэнергии.
• Сильные вибрационные нагрузки, провоцирующие ускоренный износ подшипников и соединительных узлов.
• Неравномерность фракции готового продукта.
• Риск забивания рабочего пространства, особенно при подаче влажной горной массы или нарушении ритмичности загрузки.

Конусные дробилки

В конусных дробилках процесс измельчения горной массы происходит в специальном кольцевом пространстве. Эта рабочая зона сформирована внешней неподвижной конической чашей и размещенным внутри неё подвижным дробящим конусом.

Механизм дробления

Разрушение материала базируется на специфическом движении рабочих органов:

• Движение: Внутренний подвижный конус совершает сложные вращательные (эксцентриковые) движения относительно неподвижной чаши.
• Измельчение: В фазе сближения поверхностей конусов порода подвергается мощному механическому воздействию и дробится.
• Разгрузка: При удалении конусов друг от друга измельченная фракция под действием силы тяжести опускается вниз и выводится через разгрузочное отверстие.

Сравнительные характеристики

При выборе между щековым и конусным оборудованием следует учитывать их эксплуатационные отличия:

Валковые дробилки

Принцип работы и классификация валковых дробилок

Процесс измельчения горной массы в валковых дробилках осуществляется между двумя параллельными валами, расположенными горизонтально и вращающимися навстречу друг другу.

Сырье подается в установку сверху, после чего оно затягивается рабочими поверхностями валов в межвалковый зазор (щель) и подвергается дроблению. Готовый продукт под действием силы тяжести высыпается в нижней части оборудования.

Типы рабочих поверхностей

В зависимости от конструктивного исполнения валков, оборудование разделяют на три вида:

• Гладкие валки: разрушают породу преимущественно методом раздавливания.
• Рифленые валки: обеспечивают комбинированное воздействие на материал.
• Зубчатые валки: гарантируют лучший захват крупных кусков руды и обеспечивают эффективное раскалывание горной массы.

Производительность и технические параметры

Эффективность эксплуатации валковых дробилок напрямую зависит от нескольких ключевых факторов:

• Прочность и плотность перерабатываемой породы;
• Диаметр и длина валков;
• Скорость вращения рабочих органов;
• Установленная величина загрузочной щели.

Ключевыми характеристиками при выборе оборудования являются диаметр и длина валка.

Молотковая дробилка

Применение и механизм работы молотковых дробилок

Молотковые дробилки предназначены для первичного (крупного), среднего и финишного (мелкого) измельчения хрупких материалов. Оборудование широко применяется для переработки известняка, гипса, мела, угля и асбестовых руд.

Технология измельчения материала

Процесс разрушения горной массы в установках данного типа базируется на энергии удара:

1. Первичный удар: Дробление осуществляется свободными ударами молотков, которые закреплены на роторе и вращаются с высокой окружной скоростью.
2. Вторичный удар: Куски породы дополнительно разрушаются при столкновении со стенками корпуса дробилки (отражение).
3. Выгрузка: Измельченная порода проходит сквозь щели колосниковой решетки и выводится из системы.

Факторы производительности и регулировка

Эффективность работы молоткового оборудования напрямую зависит от физических характеристик и влажности горной породы. Для достижения нужного результата предусмотрены следующие настройки:

• Ширина щели колосников: регулируется исходя из требуемой фракции на выходе.
• Зазор между решеткой и молотками: выставляется с учетом влажности сырья во избежание залипания.

Плюсы и минусы оборудования

При эксплуатации молотковых дробилок следует учитывать их конструктивные особенности:

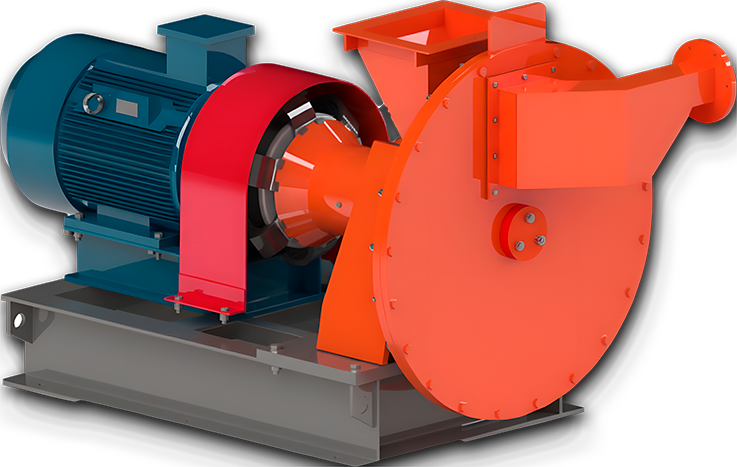

Центробежные дробилки

Применение и принцип действия центробежных дробилок

Ключевой особенностью центробежного оборудования является чувствительность к размеру входящего сырья:

1. Проблема дисбаланса: При попадании в дробилку чрезмерно крупных кусков возникает критический дисбаланс, который может привести к серьезным повреждениям узлов агрегата.
2. Технологические решения: Для минимизации негативных воздействий применяются специальные системы, такие как «воздушная подушка» для поддержки вращающегося вала.
3. Остаточные риски: Несмотря на использование современных технологий, полностью устранить проблему вибраций и дисбаланса при нарушении регламента загрузки невозможно.

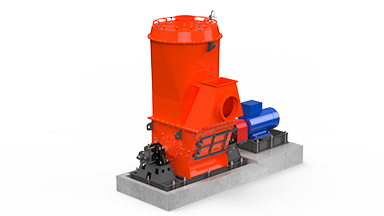

Шахтные мельницы

Назначение и принцип работы шахтных мельниц (ММС)

Шахтные мельницы (включая установки ММС для мокрого измельчения) являются специализированным оборудованием для переработки угля, глины и шамота. Свое название они получили благодаря эксплуатации в едином технологическом цикле с сепараторами-сушилками шахтного типа.

Конструктивные особенности и механизм действия

• По своему устройству шахтная мельница относится к машинам ударного действия и конструктивно напоминает молотковую дробилку.
• Рабочие органы: Основным элементом является ротор, оснащенный измельчающими деталями — билами, молотками или пальцами.
• Процесс измельчения: Разрушение материала происходит за счет высокоскоростных ударов вращающихся элементов.
• Сепарация потоком: В корпус мельницы через специальный канал подается газ. Поток подхватывает измельченные частицы и выносит их в шахту для отсева.
• Доизмельчение: Недостаточно раздробленные (крупные) фракции под действием силы тяжести возвращаются в камеру на повторный цикл.

Применение мельниц ММС и МСМ

Модели мокрого самоизмельчения (ММС, МСМ) широко востребованы в горнодобывающей и перерабатывающей отраслях:

1. Металлургия: Переработка руд цветных и черных металлов.
2. Добыча драгоценных камней: Извлечение алмазов.
3. Сырьевой сектор: Обработка различных минеральных материалов.

Сравнительная характеристика

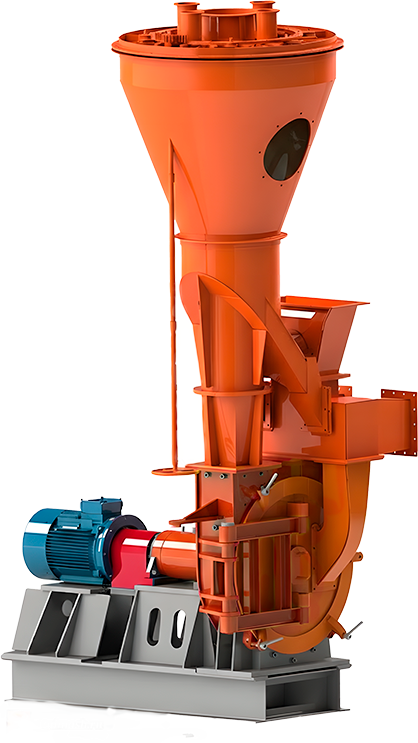

Мельница аэробильная

Применение и преимущества аэробильных мельниц

Аэробильная мельница — это высокоэффективное оборудование, предназначенное для тонкого помола материалов мягкой и средней твердости. Ключевой особенностью агрегата является возможность совмещения процесса дробления с одновременной сушкой сырья, что позволяет значительно оптимизировать расходы на производственные линии.

Области применения и перерабатываемое сырье

Основная сфера эксплуатации данных мельниц — стекольная промышленность, где они используются для подготовки сырьевых компонентов шихты (преимущественно путем помола известняка).

Также оборудование успешно применяется для измельчения:

• Глины и угля;
• Комовой извести и известняка;
• Гипсового камня;
• Трепела и аналогичных материалов.

Технологические возможности

Конструкция аэробильной мельницы позволяет ей эффективно работать в специфических режимах:

• Замкнутый цикл: Возможность помола под вакуумом.
• Термическая обработка: Подсушка измельчаемой массы горячими газами непосредственно в процессе помола.

Технические требования к эксплуатации

Для стабильной работы оборудования и предотвращения перегрева узлов необходимо соблюдение регламента охлаждения:

• Система охлаждения: Требуется подача воды в рубашку охлаждения корпуса подшипников.
• Параметры воды: Температура должна составлять 10–15°C.
• Давление: Рабочее давление в водопроводной системе не должно превышать 3 атм.
